【岩風呂】《新太郎f風呂の設計》《新太郎f風呂の基礎》《新太郎f風呂の仕上げ》《新太郎f風呂の設備》

新太郎f風呂の設計

　新太郎風呂の設計　　　　　【平成22(2010)年１月】

我が家にはお風呂が２つあります。
１つは、リフォームの時に設置した「ユニットバス」です。
もう一つは、もともと有っ「太郎風呂」です。

「ユニットバス」は大きくて綺麗で気持ちいいのですが、プロパンガスのボイラーにした為に毎日お風呂に入るとガス代が跳ね上がります。
「ユニットバス」は来客用にして、通常は薪で焚ける「太郎風呂」を使っています。
「太郎風呂」は窓からの眺めも良く、石油と薪で焚けるので非常に経済的なのですが、３つの難点があります。
　　①浴槽がステンレスで小さい（80㎝×60㎝）ので、足をのばして入れない。
　　②下がスノコなので、いつも濡れており、カビや苔が生えてしまう。
　　③ボイラーが室内（土間）にあるので石油のボイラーを焚いて薪に点火するまでの間、煙が立ちこめてしまう。

そこで、「太郎風呂」を下記の仕様で改装することにしました。
　　①浴室の広さは１坪ありますので、半分を浴槽に、半分を洗い場にし、ゆったりと入れる大きさ
　　　（浴槽内寸 140㎝×70㎝）にする。
　　②浴槽を岩（または石）でつっくり、温泉気分になるようにする。
　　④露天風呂のように、浴槽の中でゆったり座って外が眺められるようにする。
　　③洗い場の床を上げ、タイル貼りにて、浴槽以外に水の留まるところが無いようにする。（浴室が乾燥します）
　　⑤ボイラを外に置き、ボイラー小屋を作って、薪も多少置けるようにする。
　　⑥24時間風呂を使用し、お湯を循環させてフィルターで濾過し、きれいになお湯にするとともに、
　　　　水換えの回数を減らします。（水交換は数か月に１回程度）
　　　（電気代を気にしなければ24時間いつでも入れるようにすることも可能です）
　　⑦24時間風呂の機能を使って、ジェットバスやお湯の流れる滝も作る。

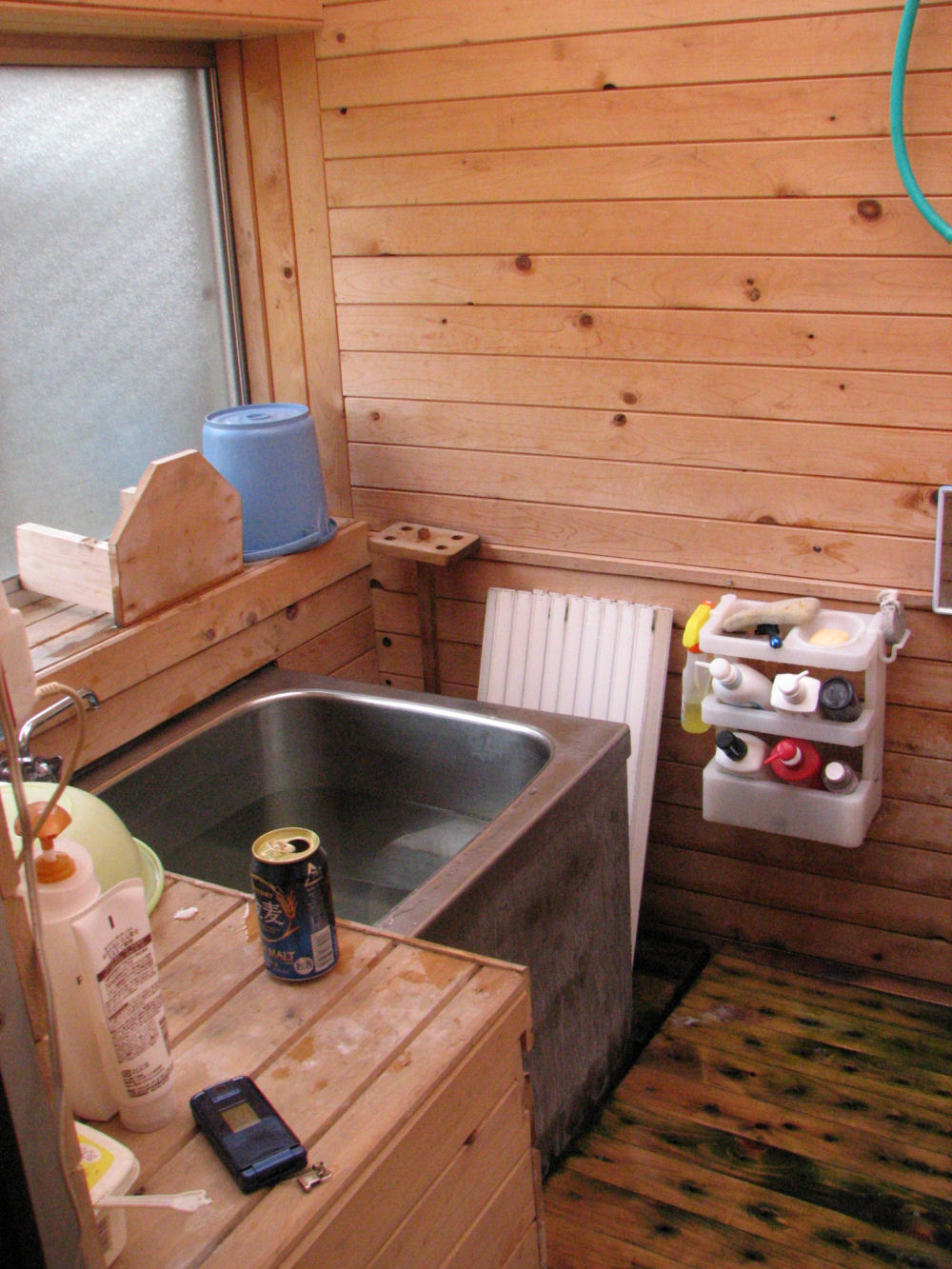

44-010
改装前の「太郎風呂」です

床は檜のスノコですが、いつも濡れているためにコケが生えてしまいます。

44-020

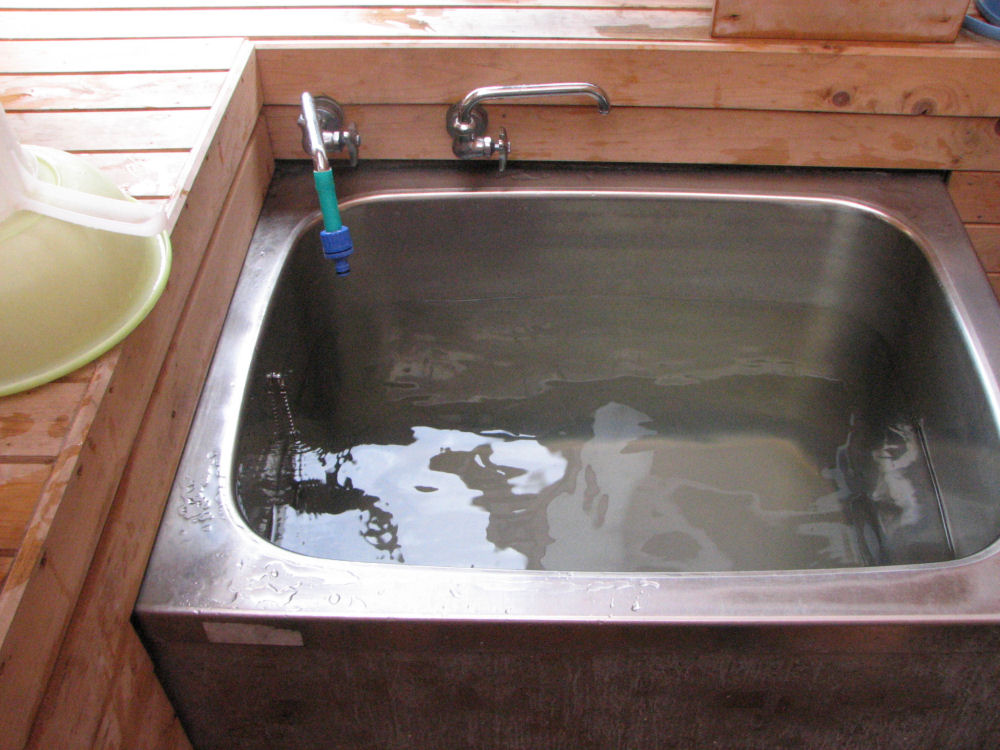

浴槽が小さく、足を伸ばせません

44-030
「太郎風呂」の窓からの眺めです。

44-040

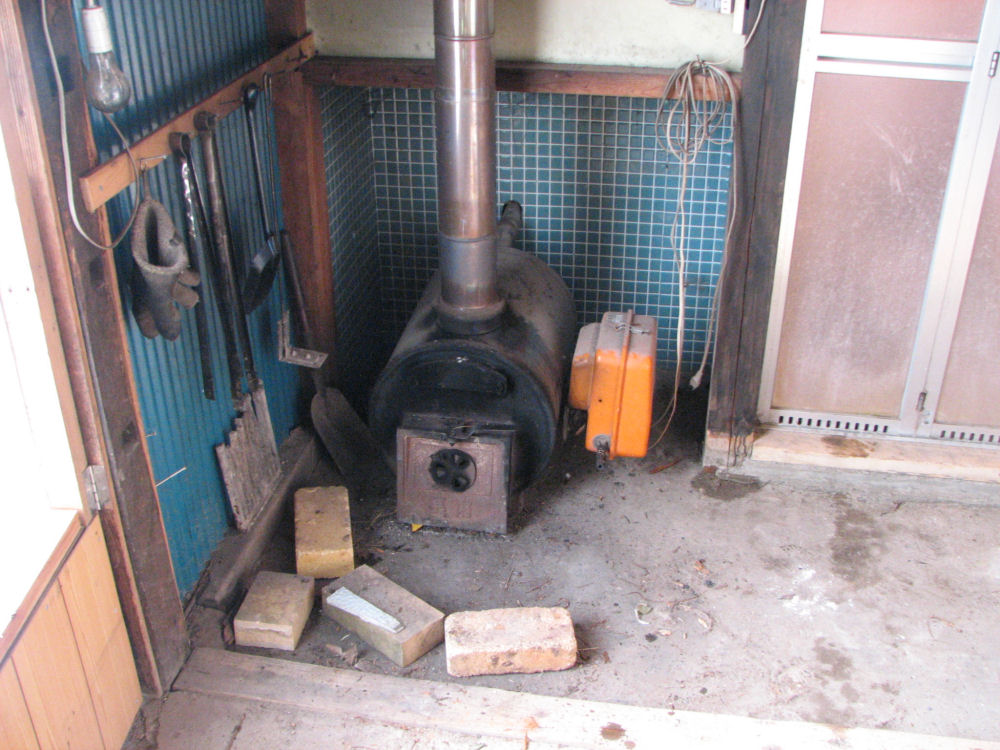

石油＋薪のボイラーです。

44-070

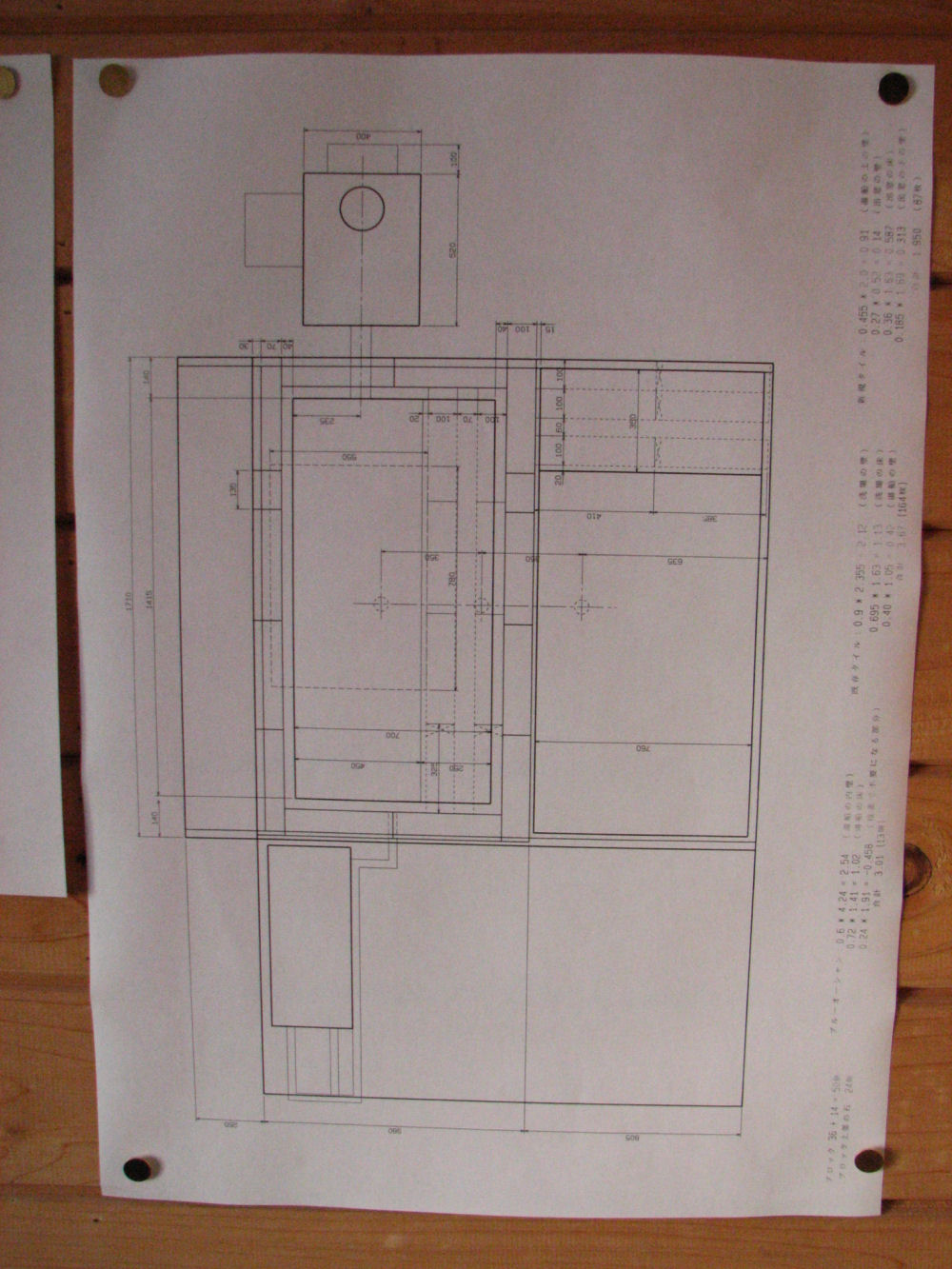

ＣＡＤで書いた「新太郎風呂」の設計図です

浴室を上から見た図です。
左側は浴槽で右側が洗い場です。
ボイラーは建物の外に出します。
下側の機器は「24時間風呂」でお湯を循環させます。

44-080

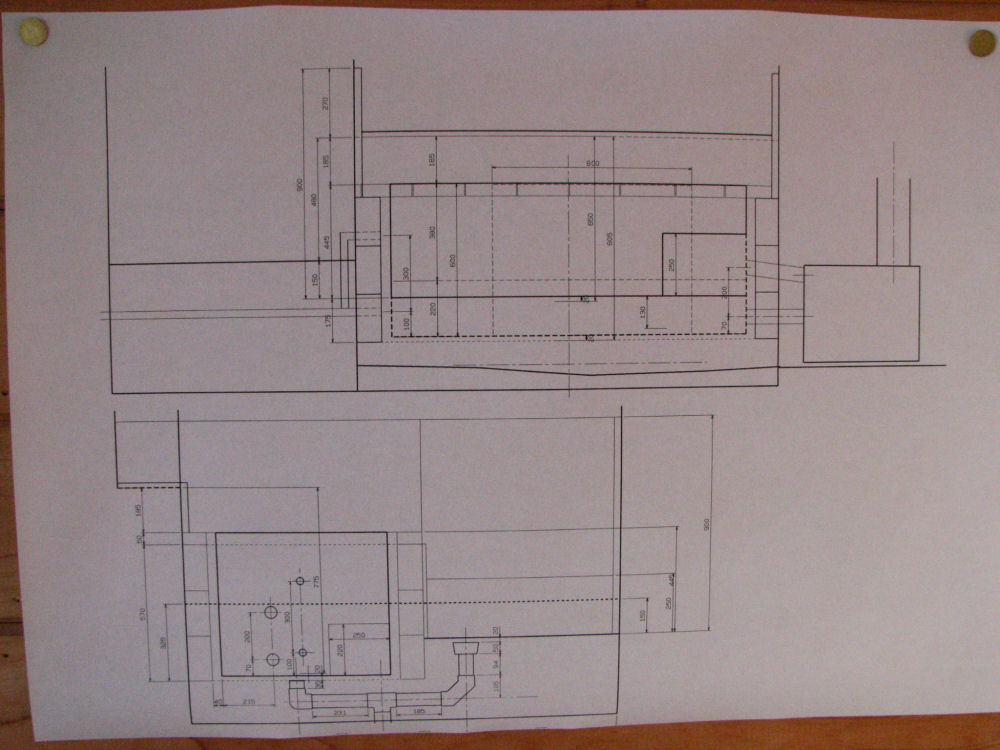

立面図です。

排水配管等が書かれています

46-010

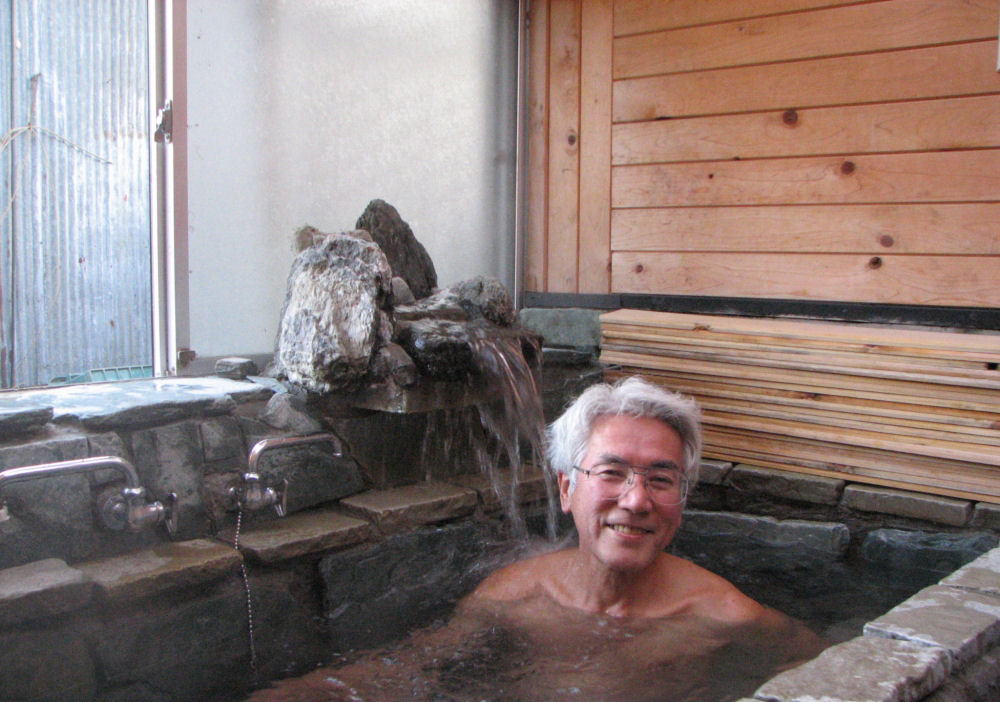

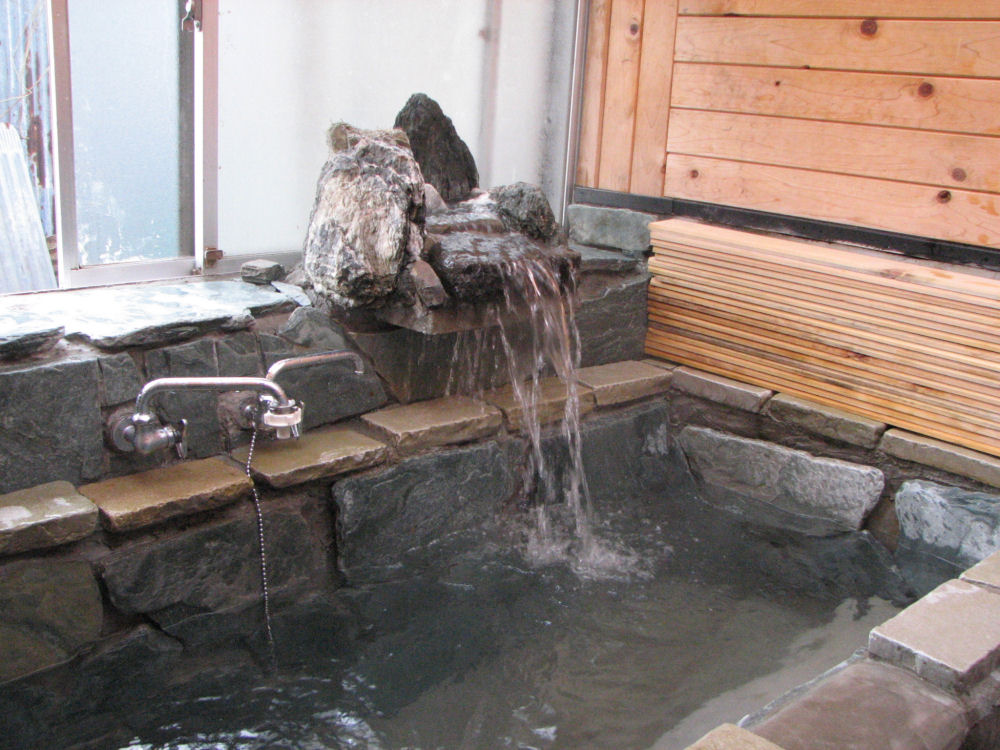

完成した「新太郎風呂」です。

新太郎f風呂の基礎

新太郎f風呂の基礎

新太郎f風呂は、太郎池の時と同様、「ブロックで形を作り、セメントで仕上げる」という方法で行います。

工事を始めたのは2010年1月です。一年で一番寒い時期でした。。
夜は凍ります。
工事をしたコンクリートが凍らないように「火鉢」で温める等、苦労しました。
こういう時期に工事を始めるべきではありませんでした。
でも、始めちゃったら引き返せません。「やるっきゃない」です。

44-050

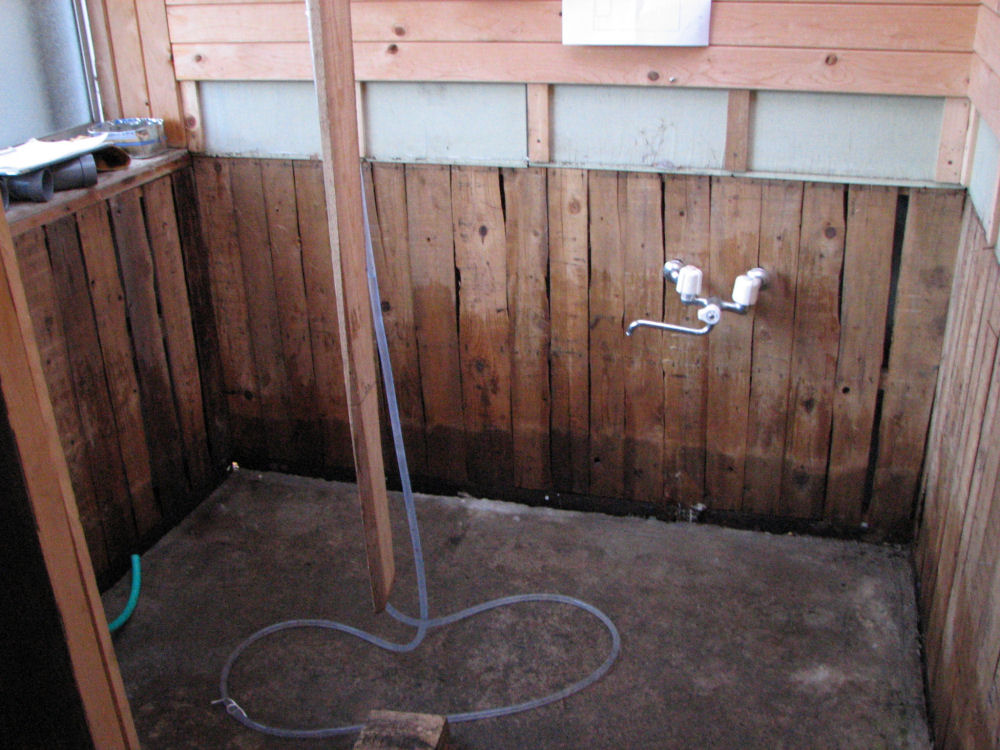

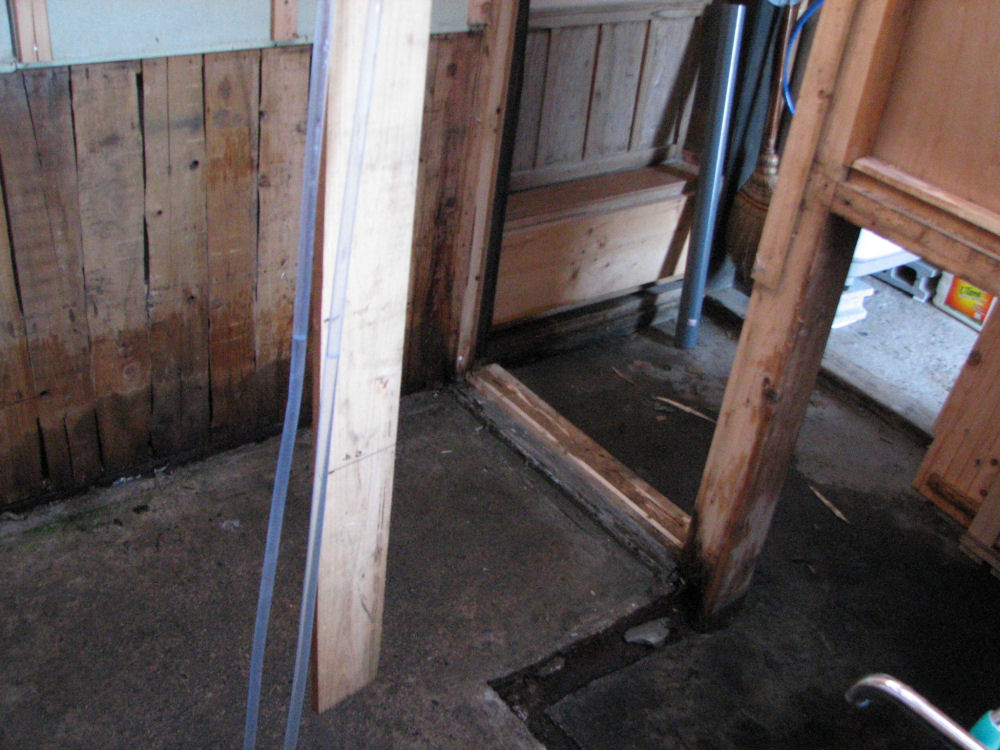

まず、浴槽・ボイラー等を取り外し、浴室を空にしました。

44-060

44-090

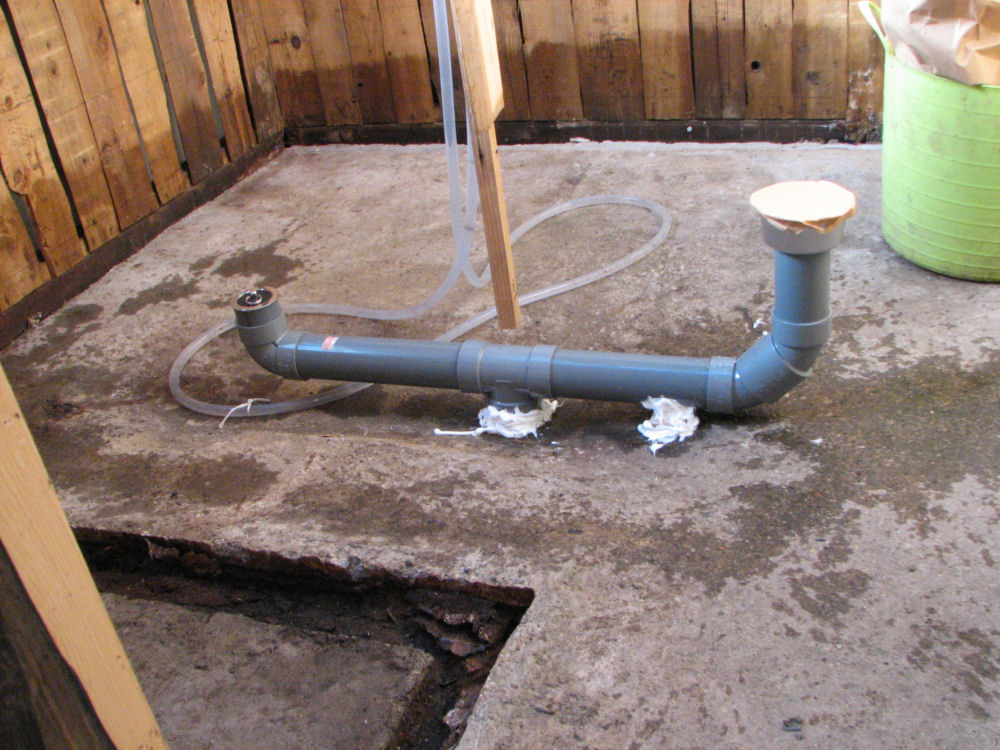

まず、設計のレベルに合わせて、浴槽と洗い場用の排水配管をしました

44-100

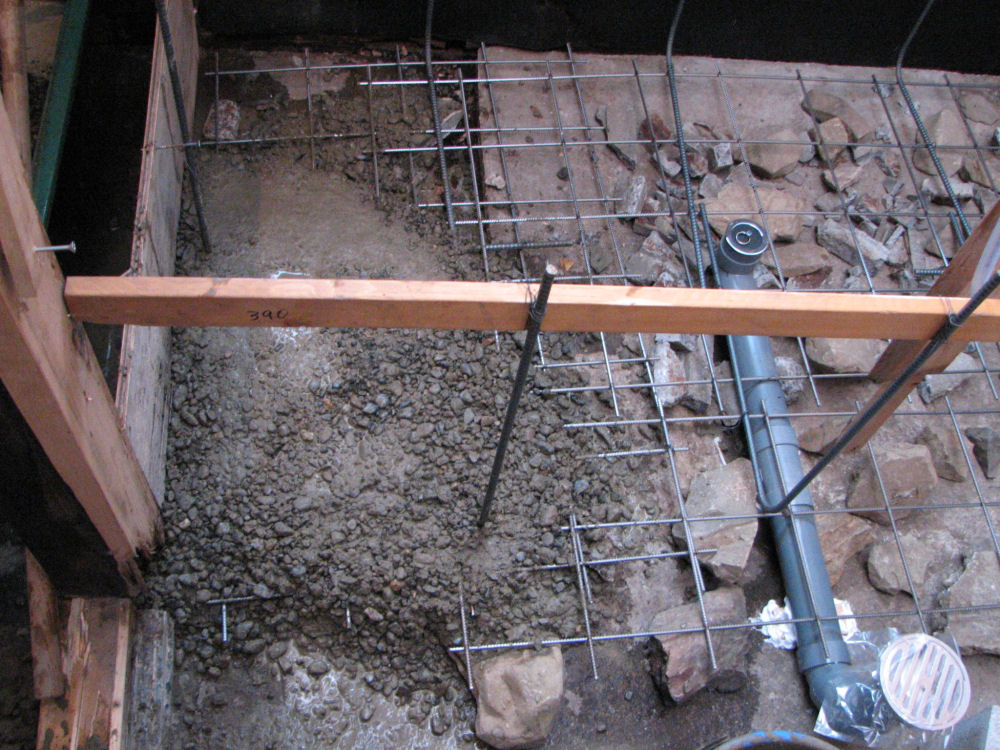

ワイヤーメッシュを置き、浴槽の底部分のコンクリートを流しました。

44-110

44-120

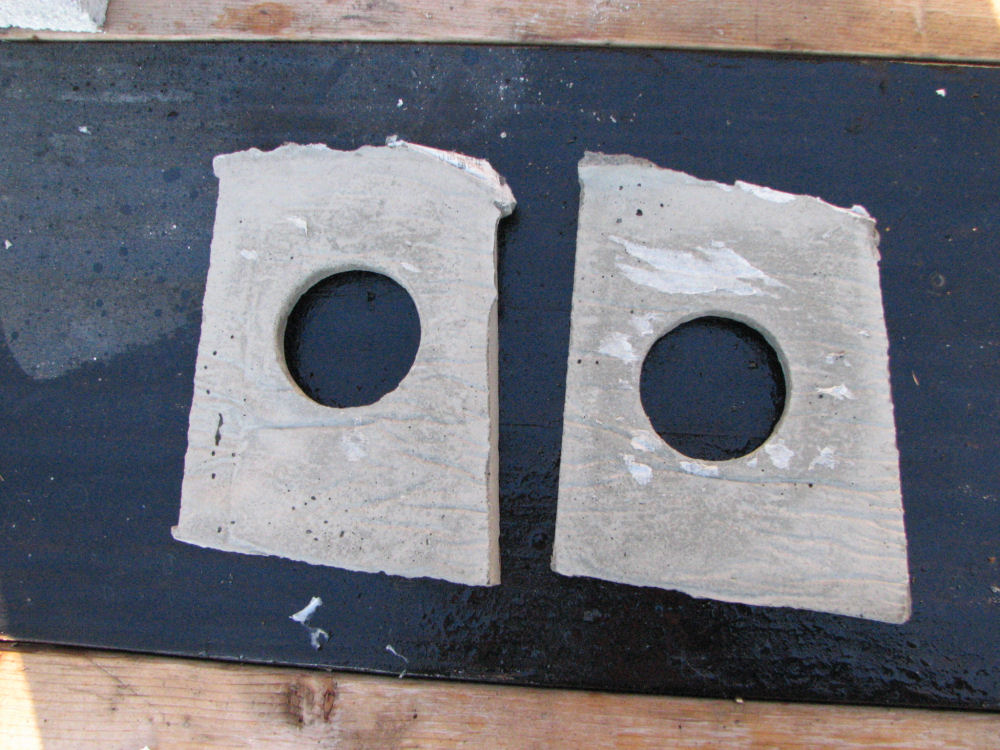

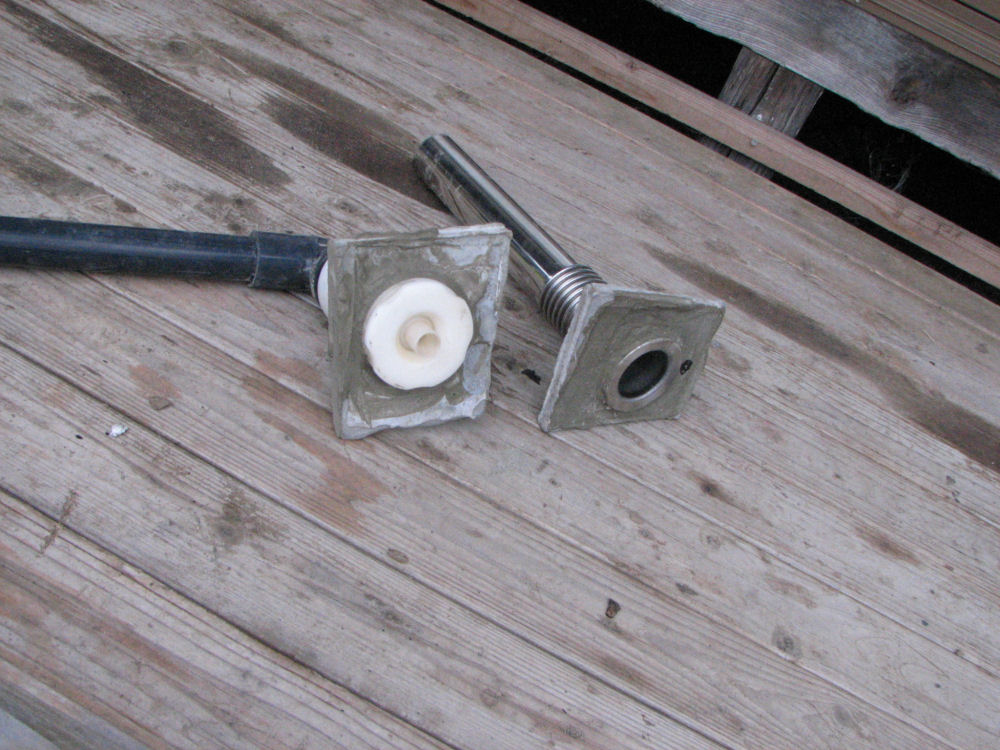

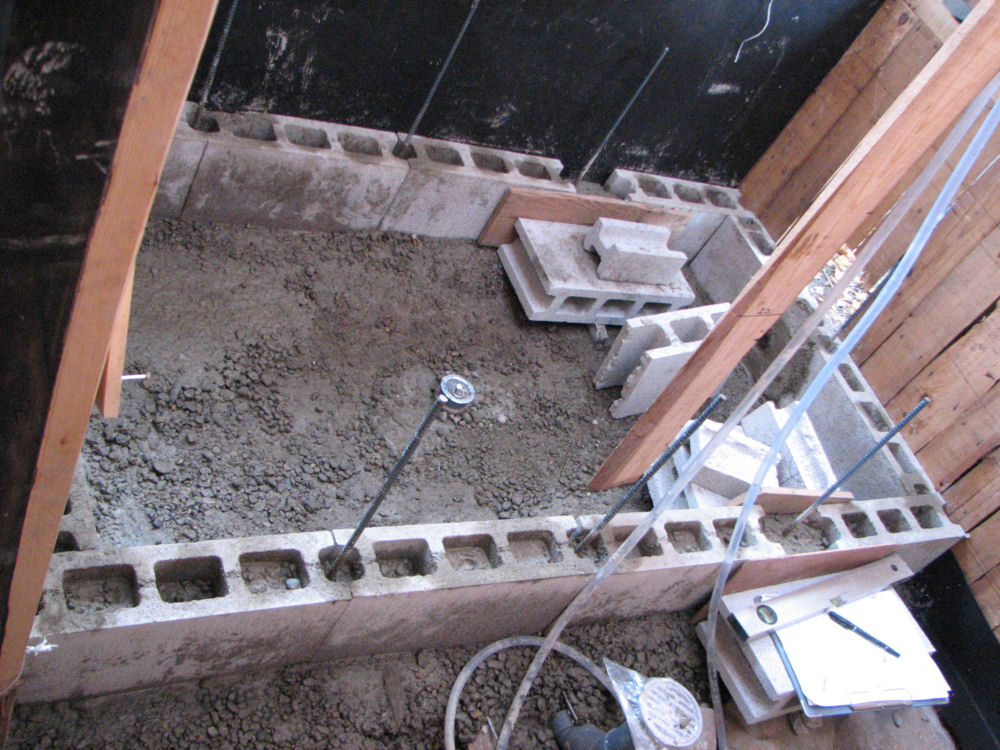

焚き口や24時間風呂の吐出口は、ネジ止めで止水するようになっているので、目皿を作ってネジ止めし、モルタルで埋め込むことにしました。

44-130

44-140

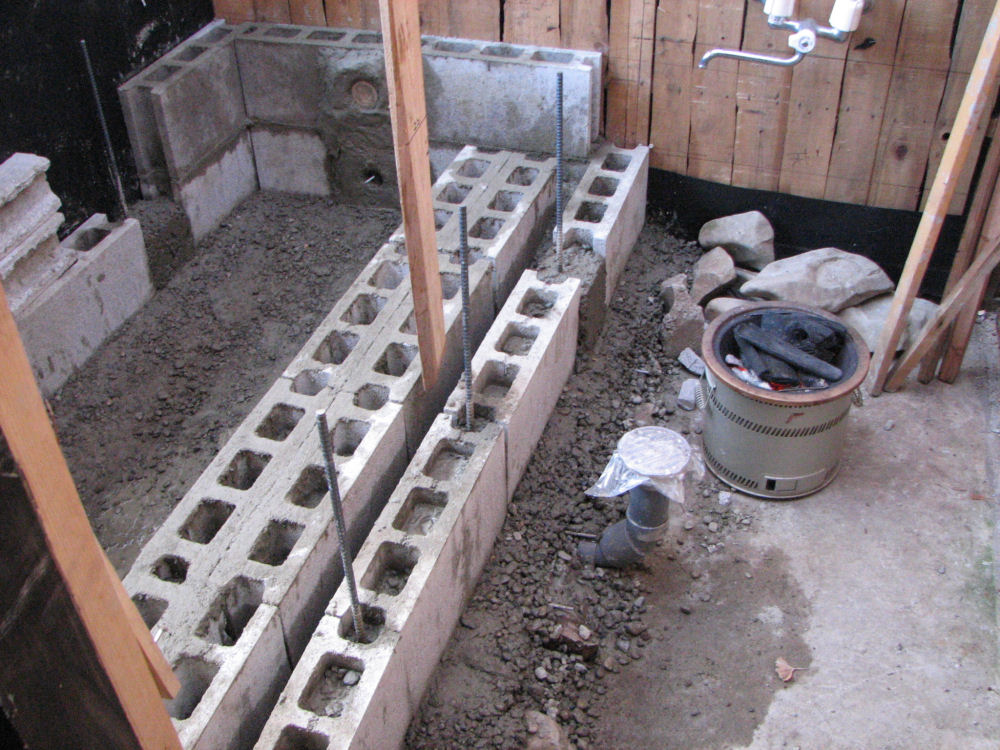

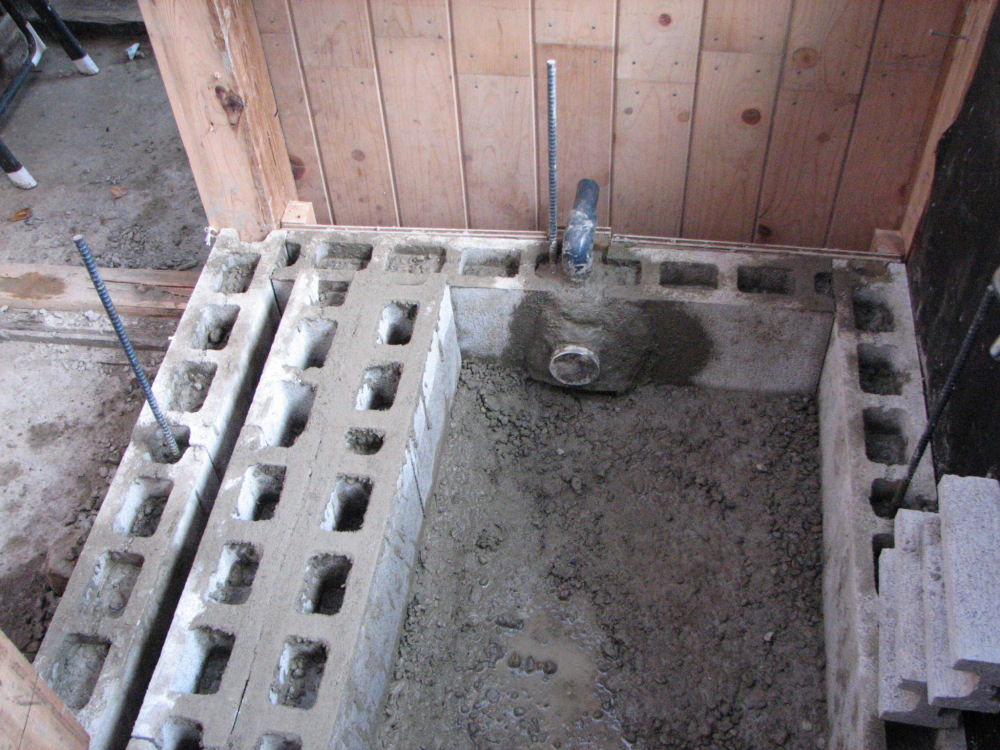

コンクリートを手練りするのは重労働なので、浴槽内の段差（腰掛け）はブロックを一段積んで作ります。

44-160
朝は－５度くらいになりますので、コンクリートが凍らないように夜は、七輪に炭か練炭を焚いておきます。

44-170

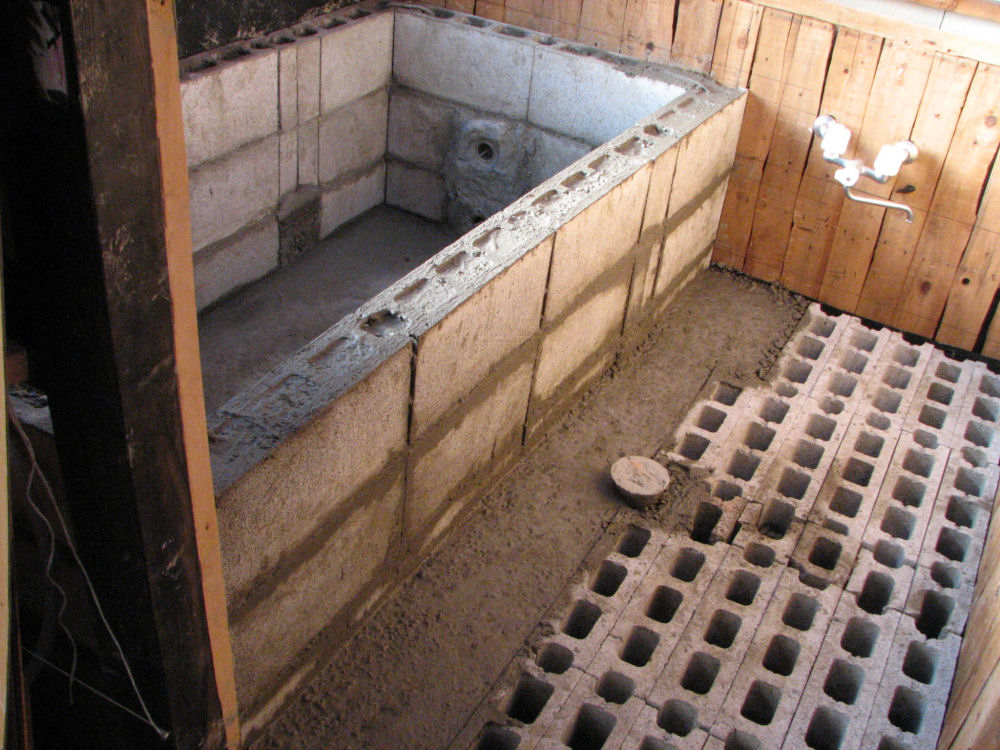

ブロックを３段積みました。浴槽の水深は60㎝くらいです。

44-180

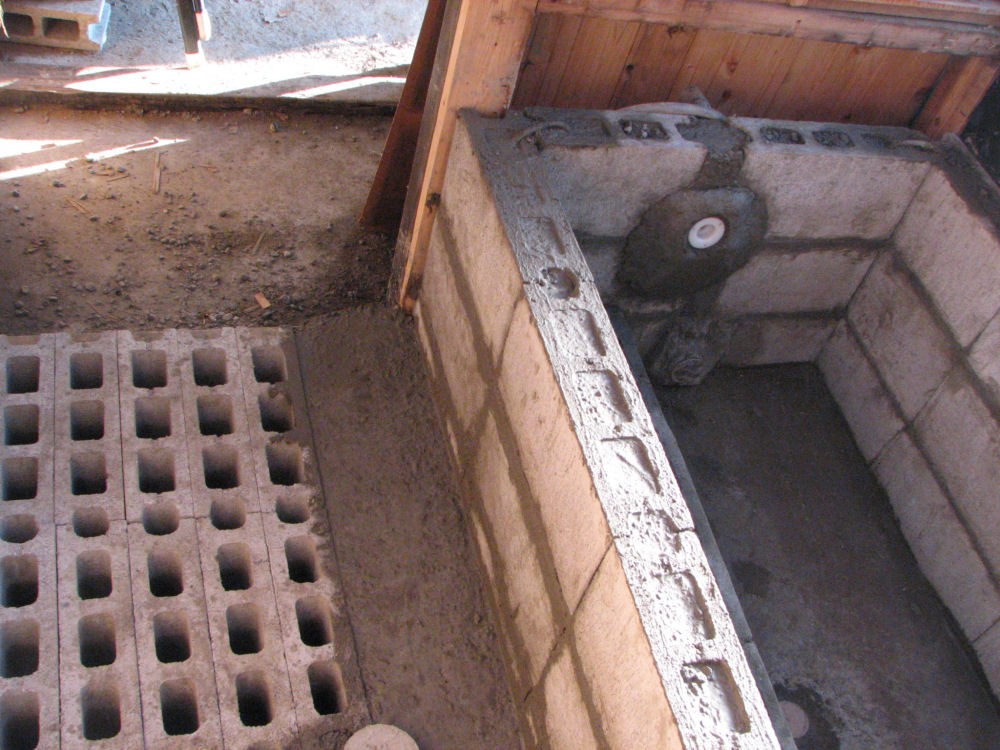

洗い場の床もブロックを敷いて高くしました。

新太郎f風呂の仕上げ

新太郎f風呂の仕上げ

湯舟の内側のモルタル塗りは、太郎池の要領でやります。

浴室の壁と洗い場の床にはタイルを貼る予定です。
以前、友人から15×15㎝のタイルを200枚くらい頂いたのですが、使い道が無くとってありました。
今回、これを使うことにしました。

壁にタイルを貼るには、
　　①壁にココンパネを張る
　　②コンパネに防水紙を貼る
　　③ラス網を貼る
　　④ラス網にモルタルを塗る
　　⑤モルタルにタイルを貼る
の手順でやります。

44-190

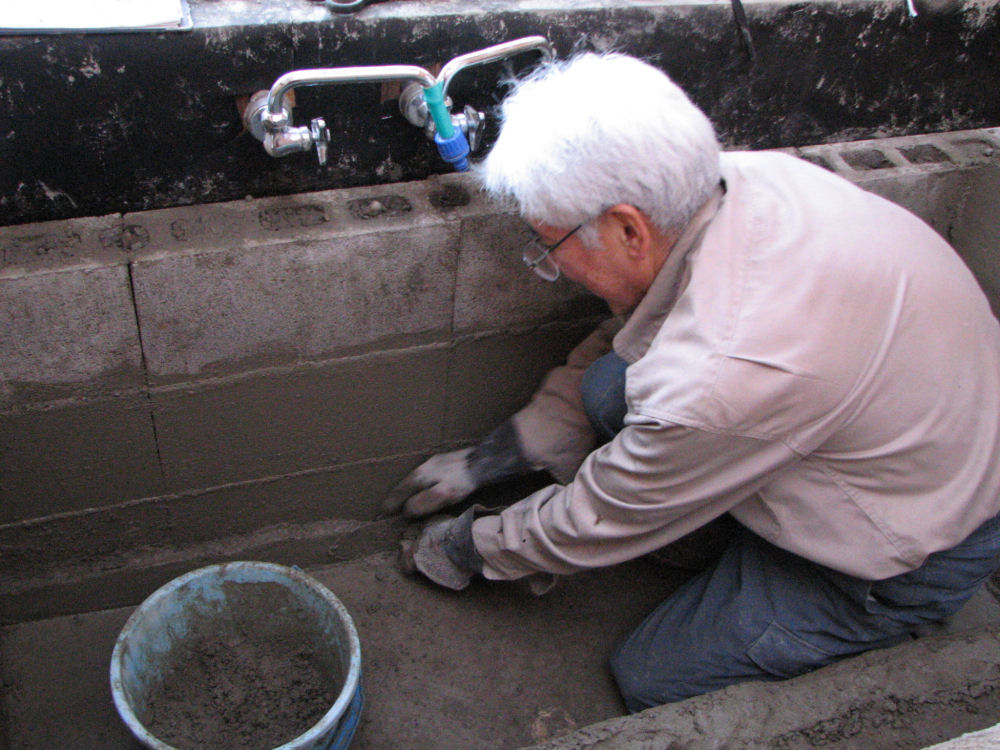

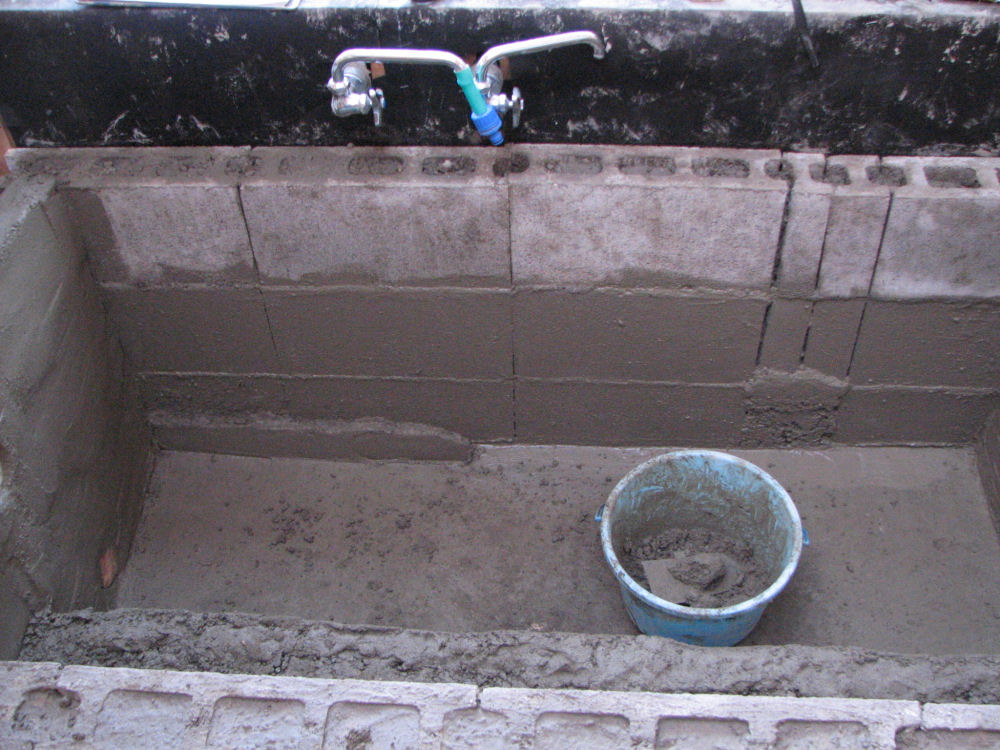

つぎは防水の為のモルタル塗りです。
池の時の要領でブロックの壁にモルタルを押さえつけて貼りました。

44-210

44-220

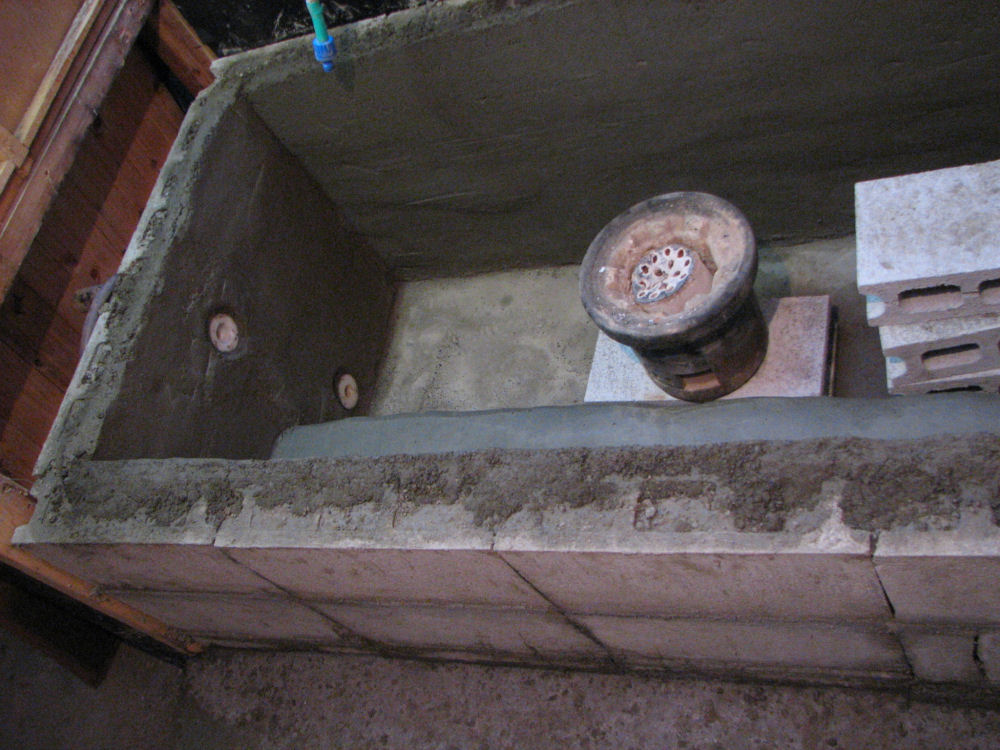

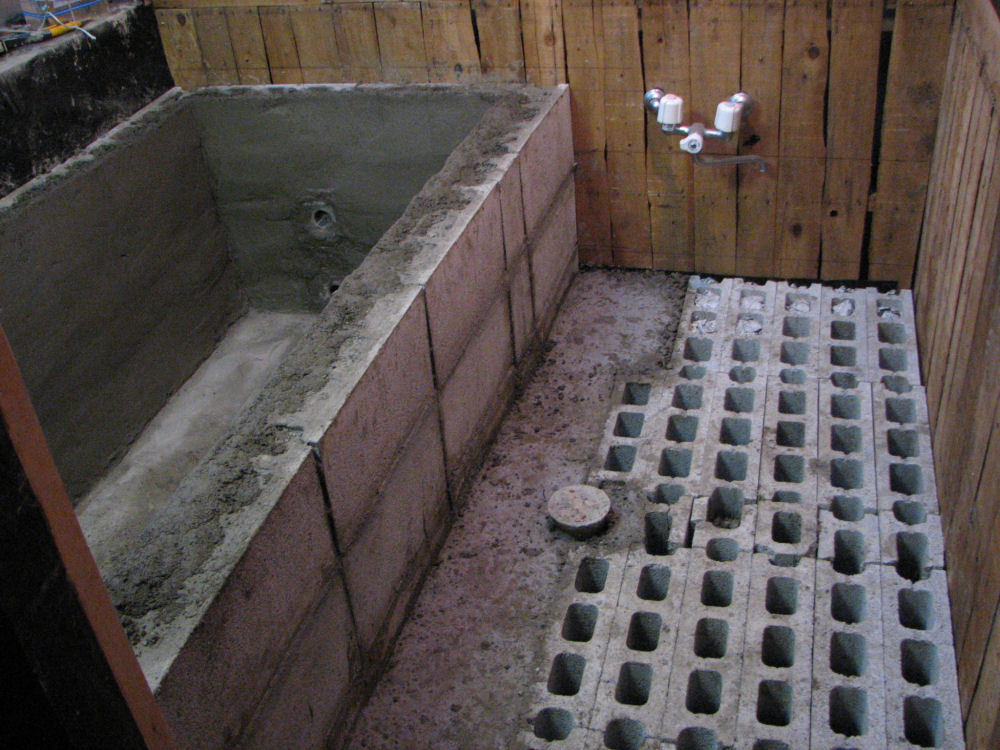

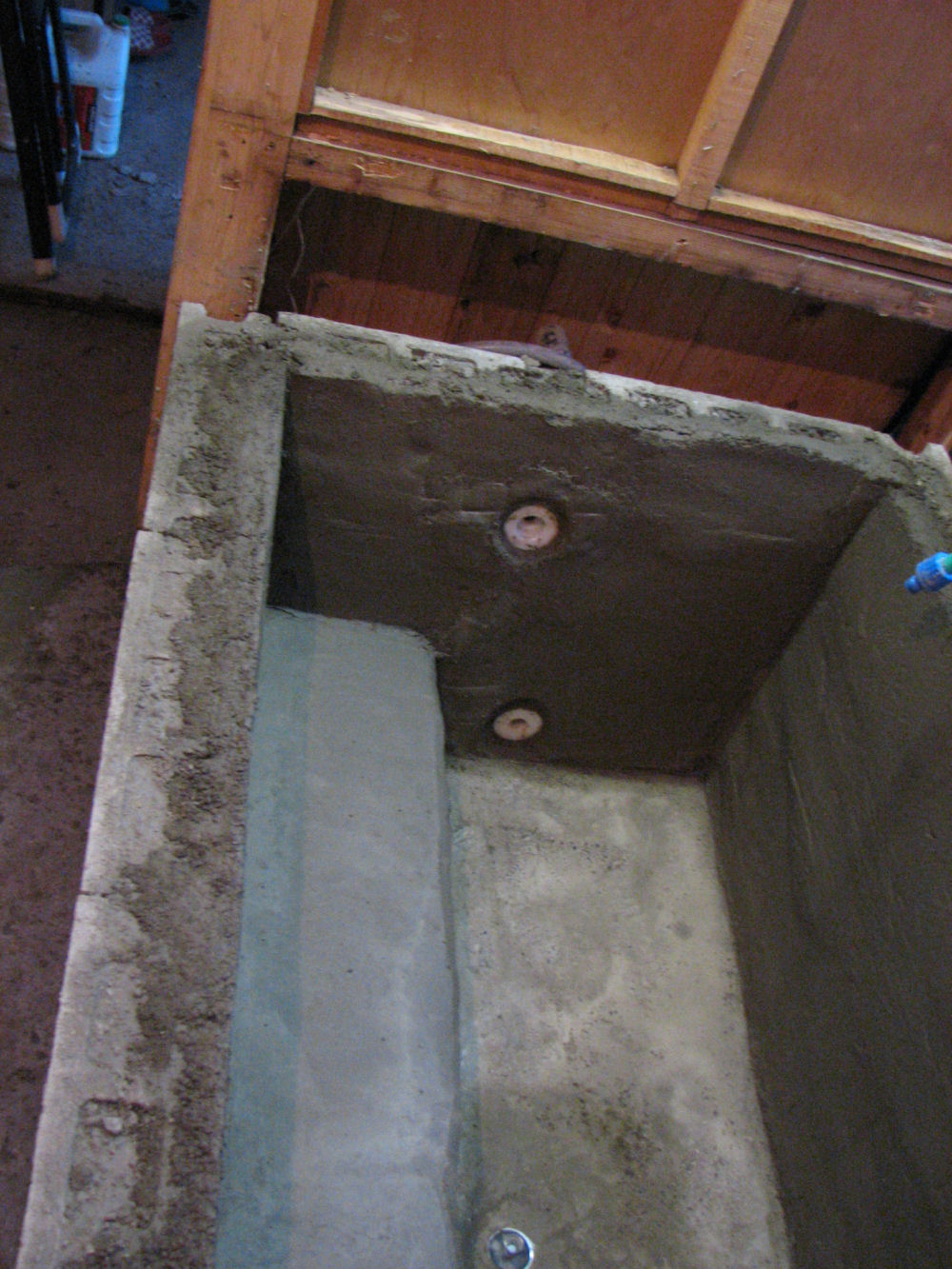

防水が全て終わりました。
水漏れが有るかどうか不安ですが、何とか仕上げました。

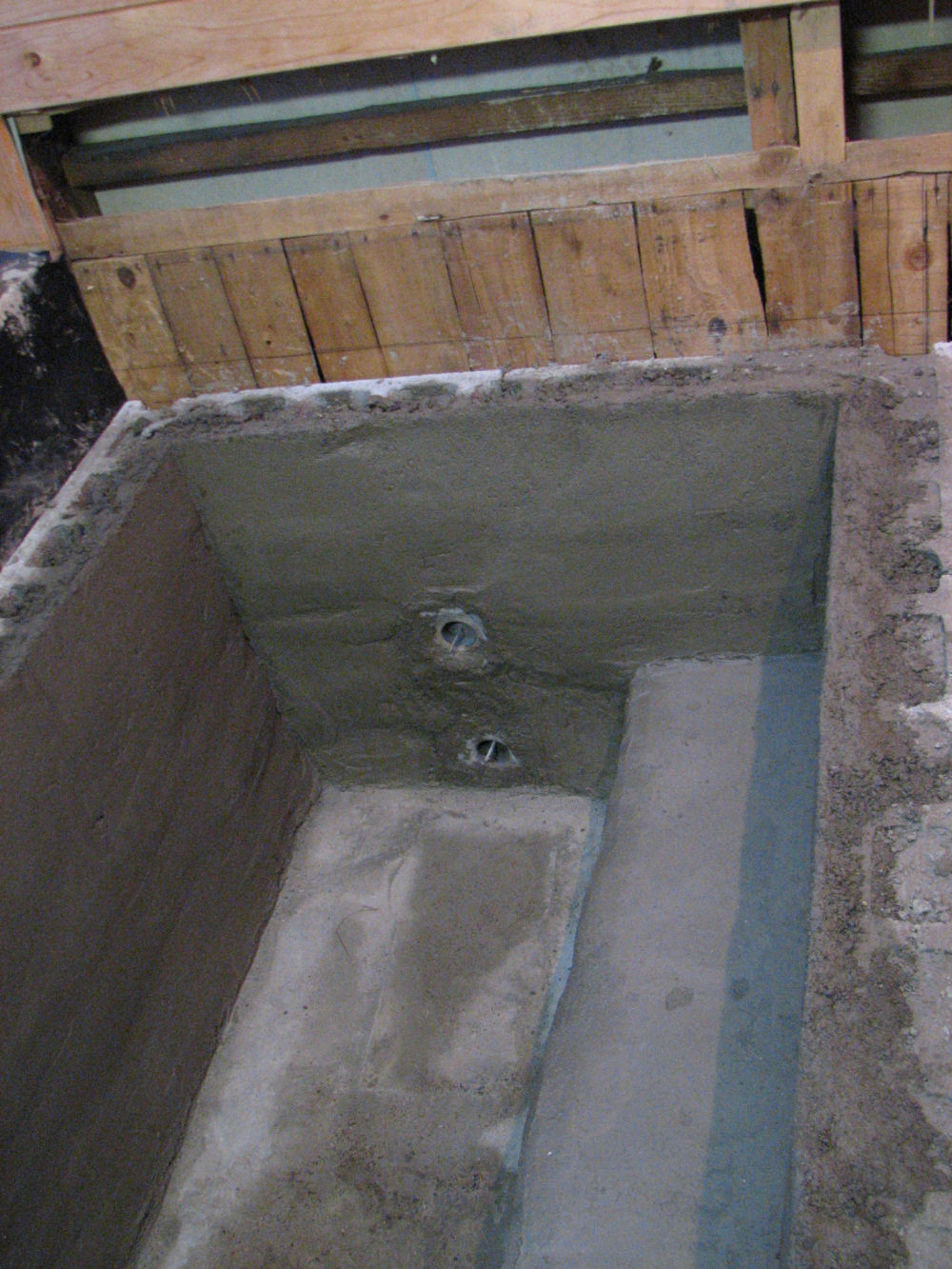

44-230

44-240

44-250

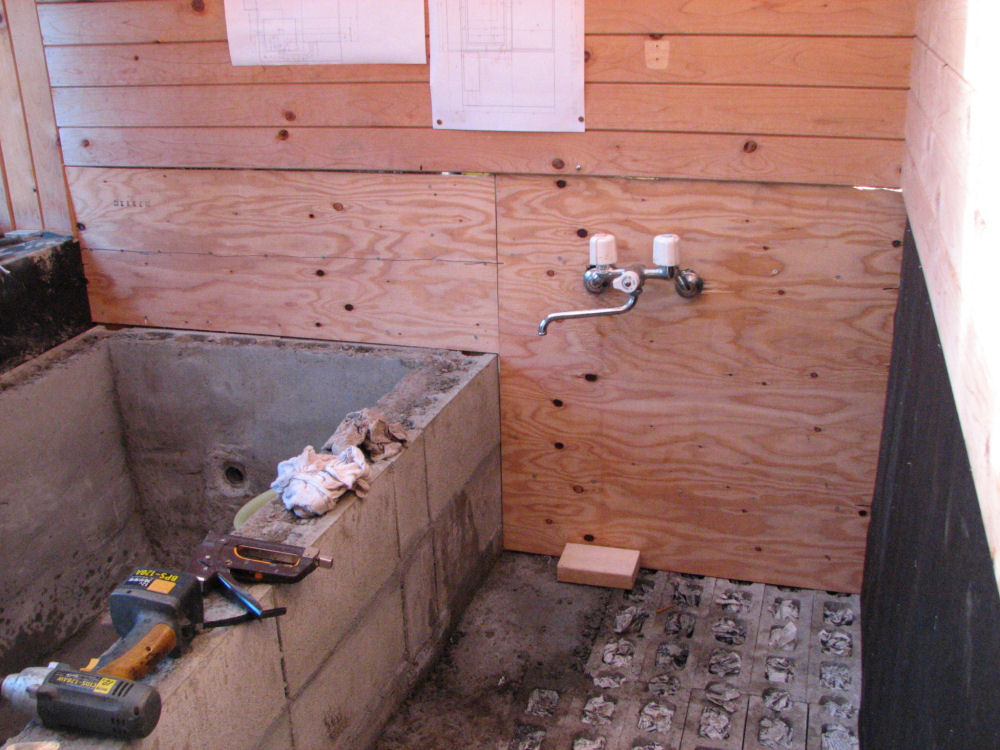

45-010
浴室の壁にはタイルを張る予定です。
タイルを張るには、壁に、コンパネ・防水紙・ラス網・モルタル　を張る必要があります。

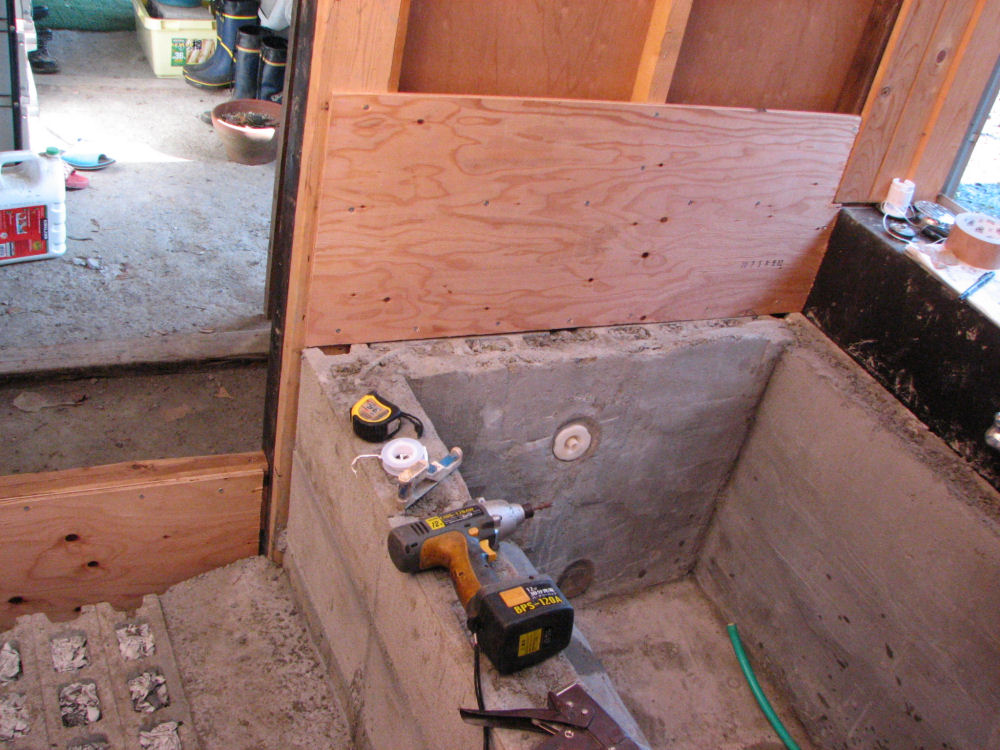

浴室の壁にコンパネを張りました。

45-020

45-030

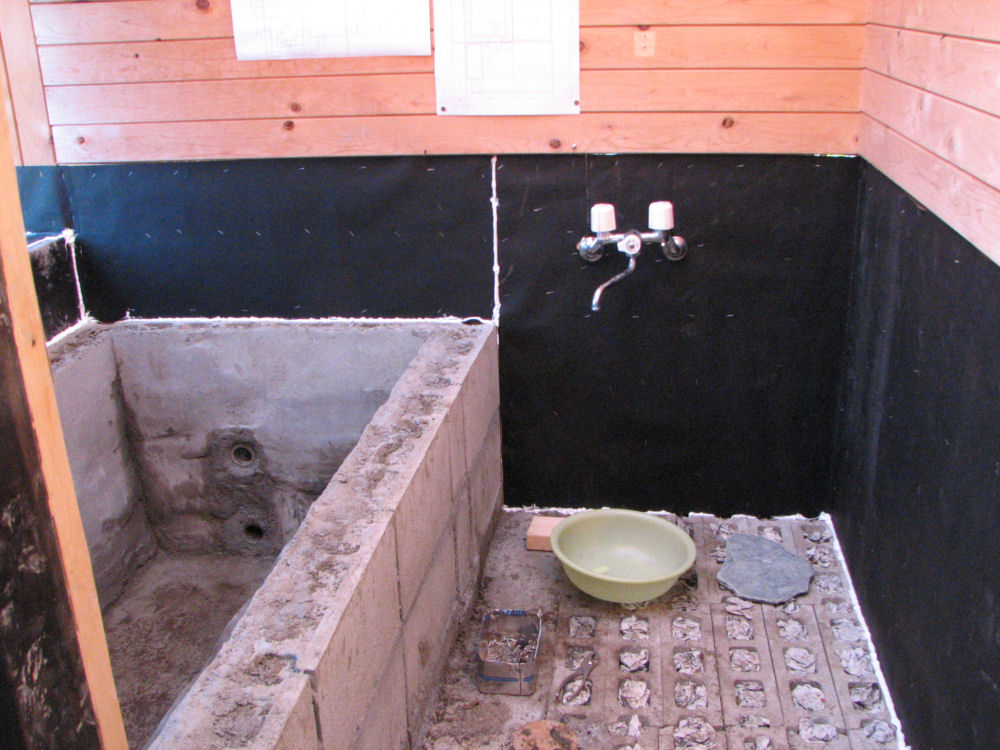

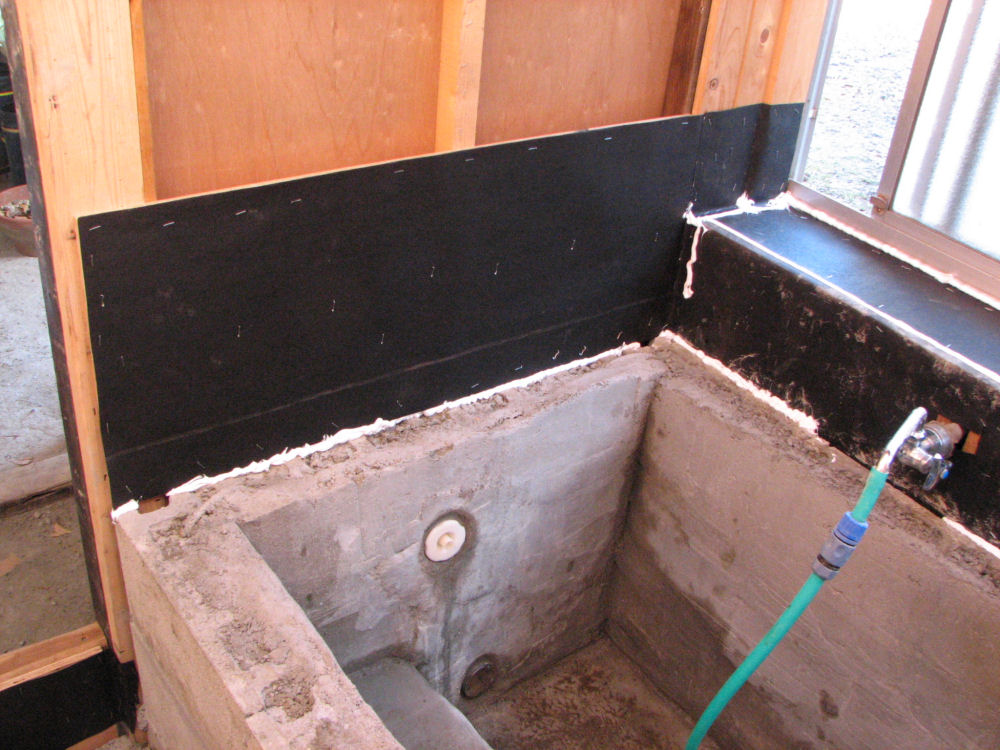

コンパネに防水紙を貼りました。

45-040

45-041

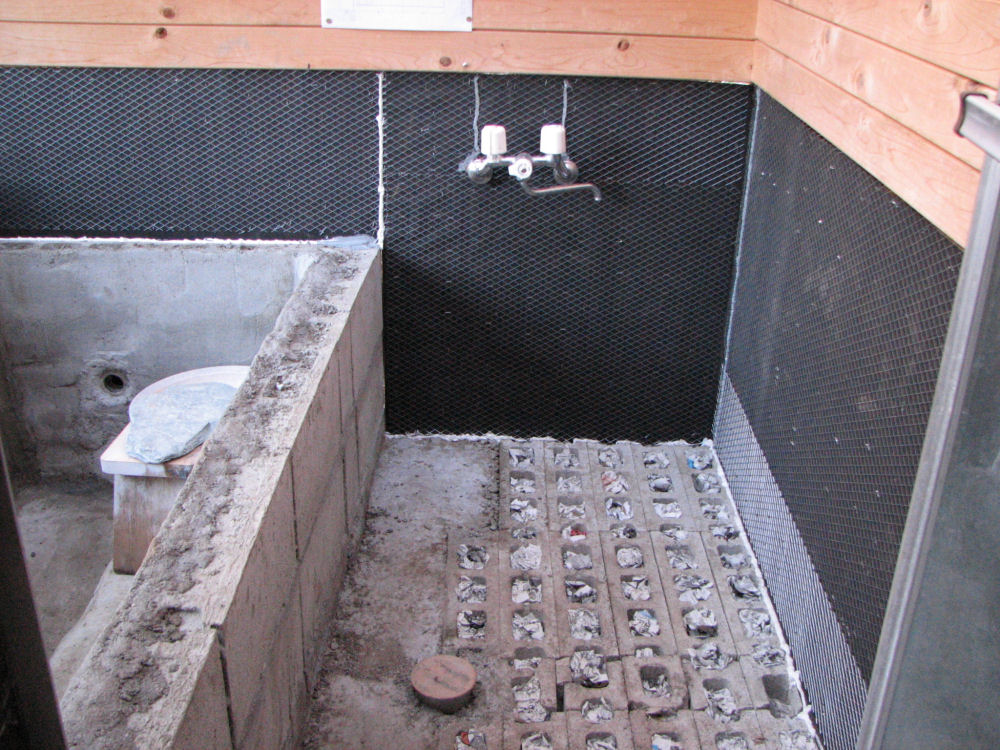

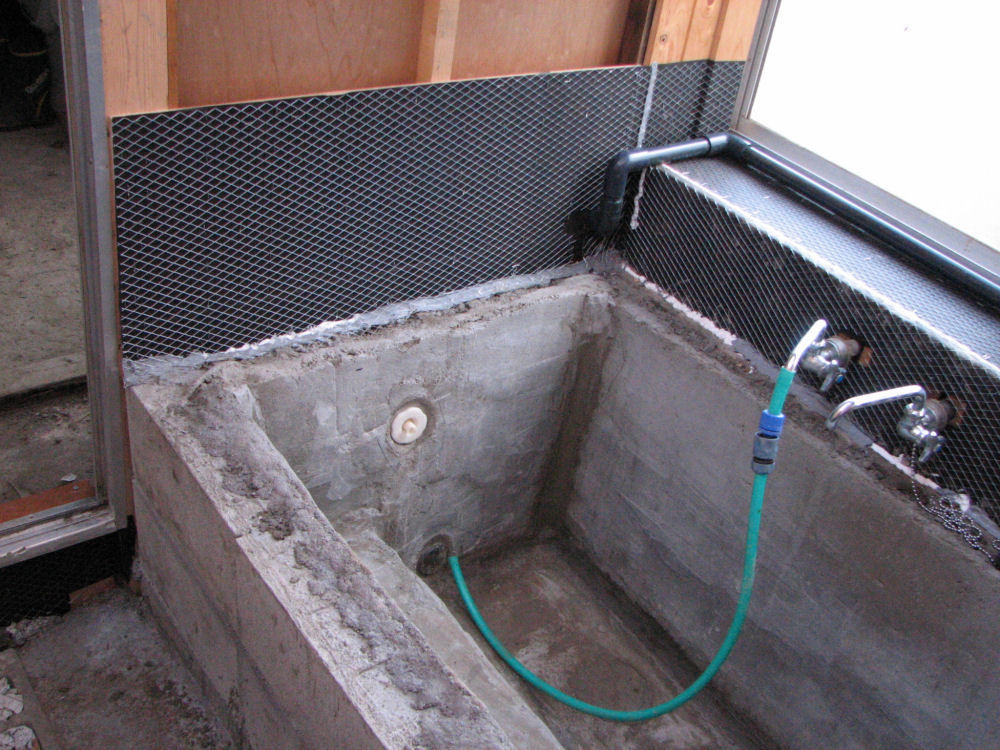

ラス網を貼りました。

45-042

45-050
いよいよ水を入れ、水漏れのチェックですが、ボイラを取り付けないと、湯を沸かすためのボイラの穴から水が漏れてしまします。
先にボイラを取り付けます。

ボイラは浴室の外に置きます。
先にボイラを取り付けます。

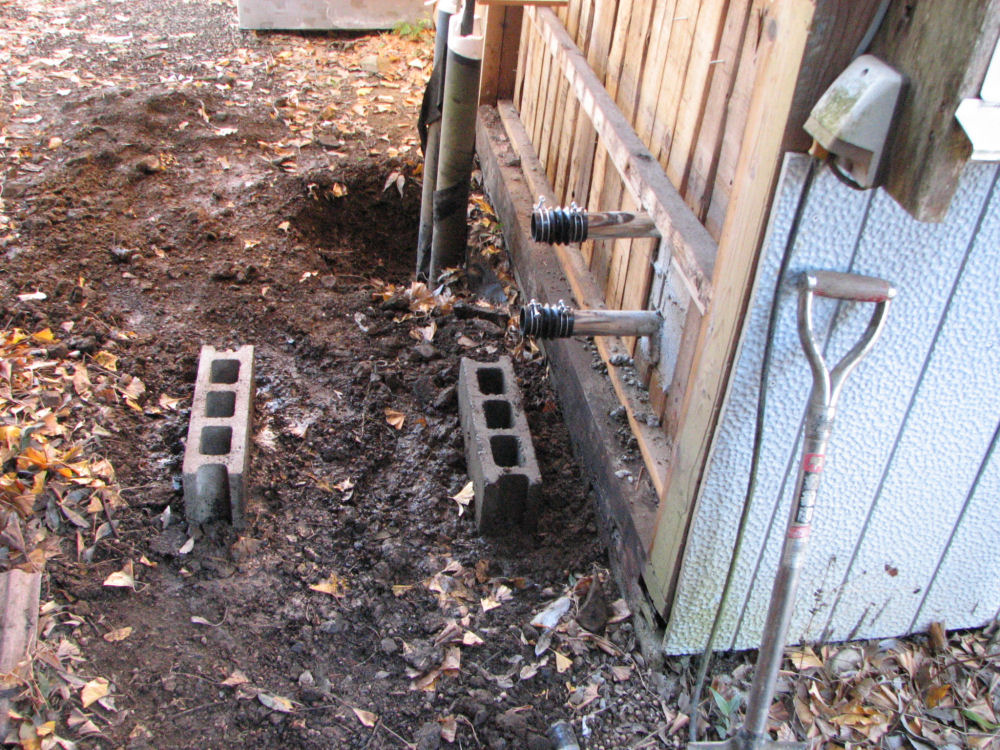

外に置く所にブロックをセットしました。

45-070

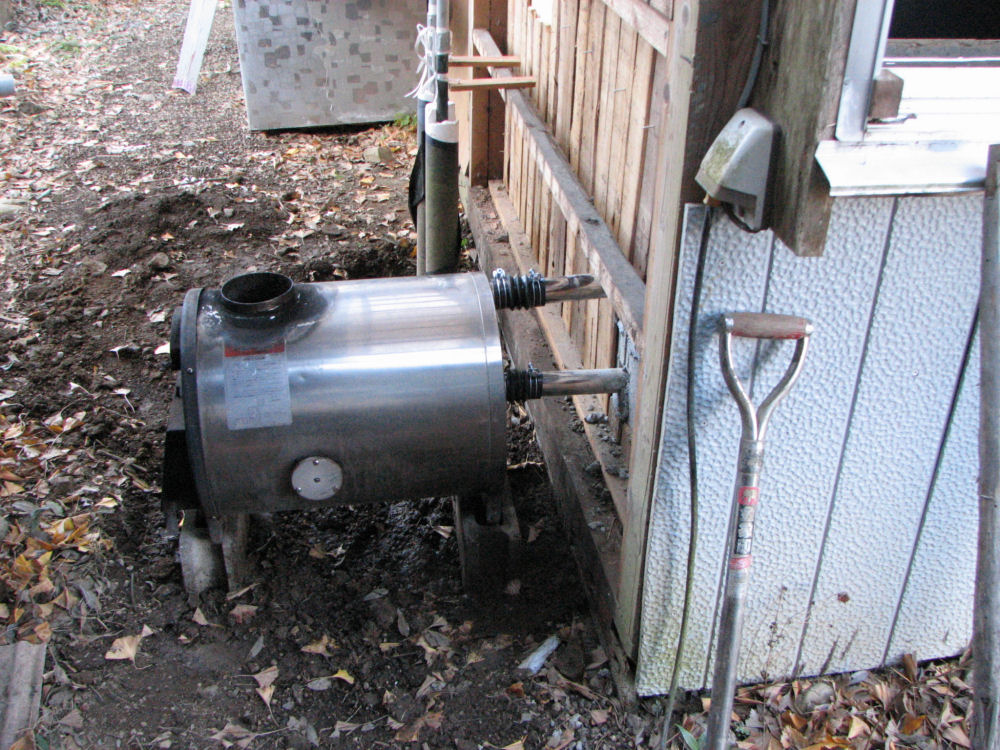

ボイラをセットし、吸入（下側）と吐出（上側）の配管を取り付けました。

湯舟に水を張れば、ボイラにも水が入ります。

45-080

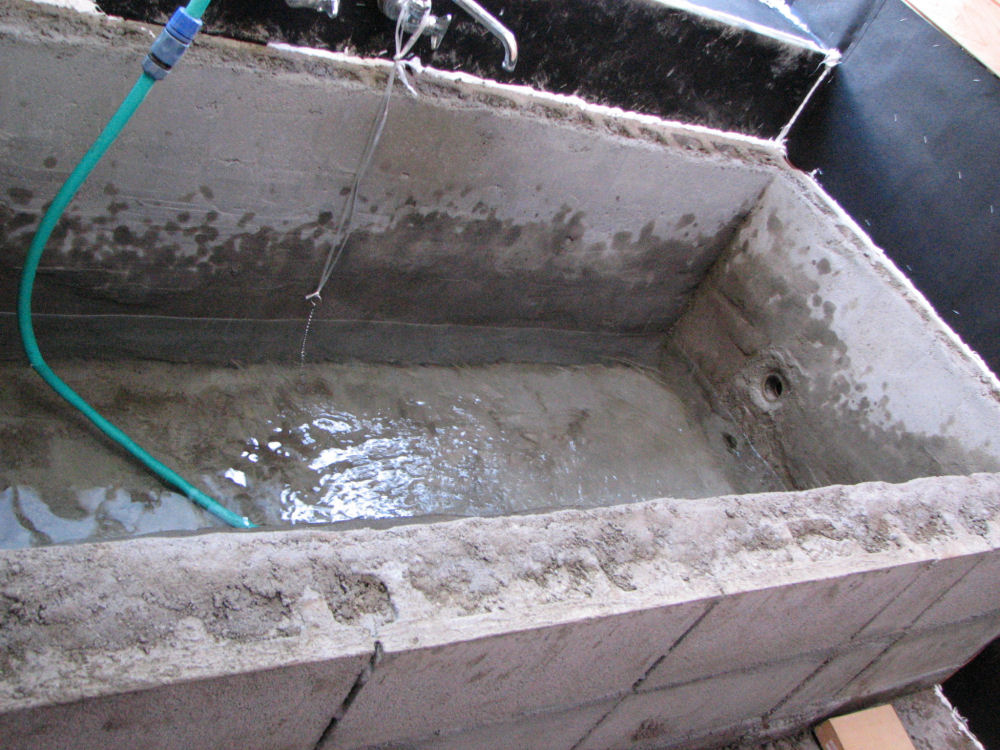

いよいよ水を入れ、水漏れのチェックです。
祈るような思いで水を張りました。

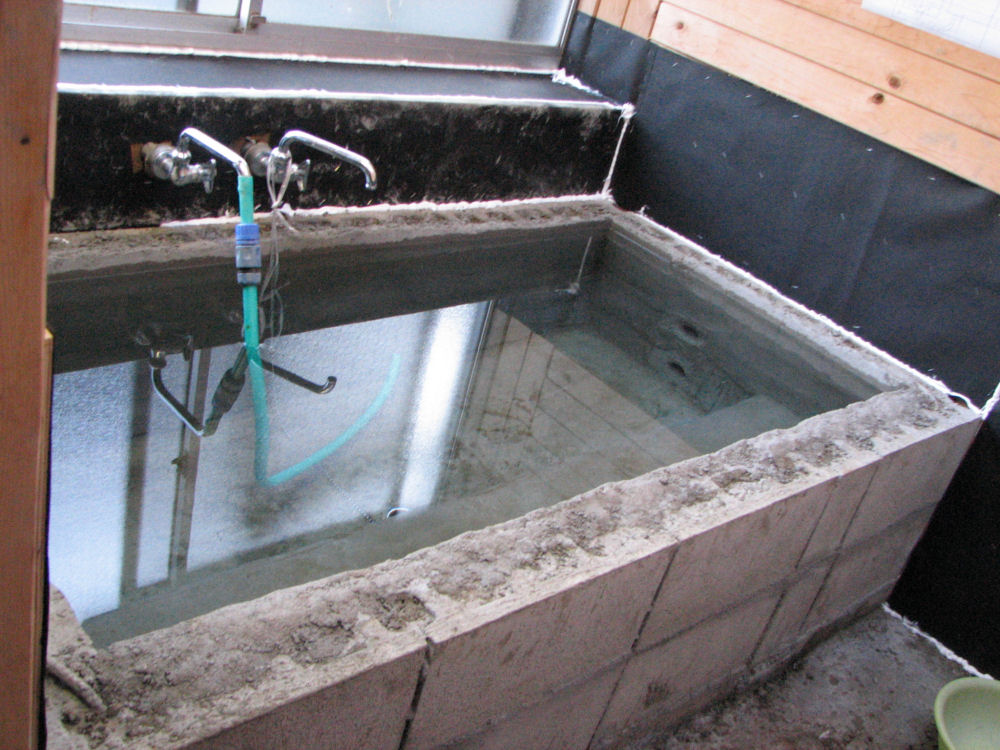

45-090

45-100

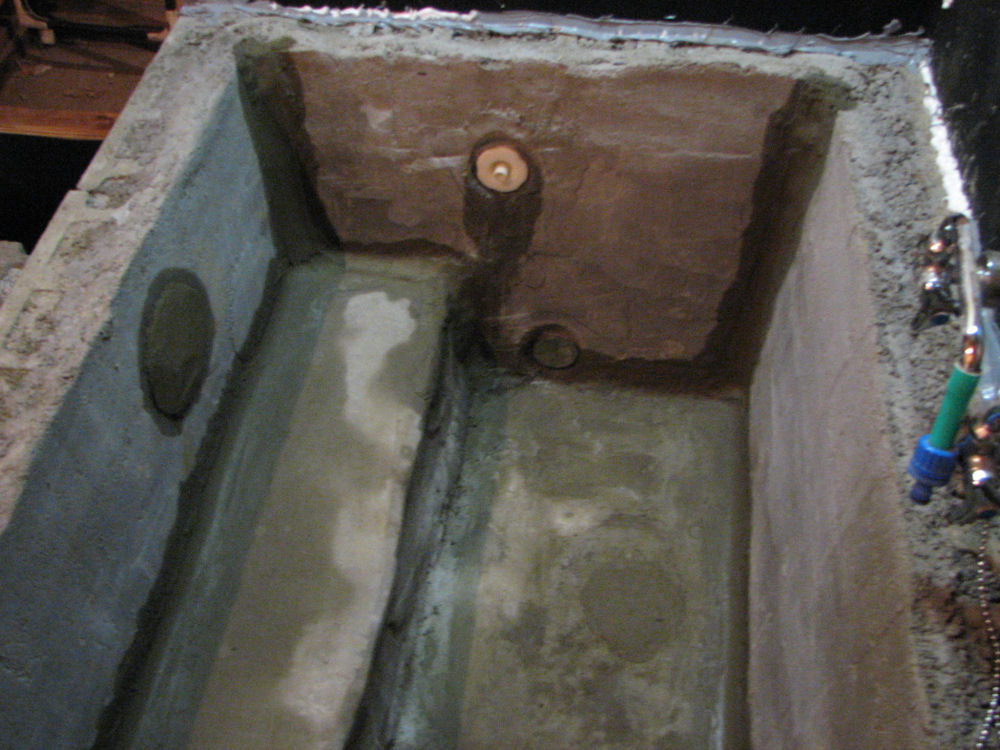

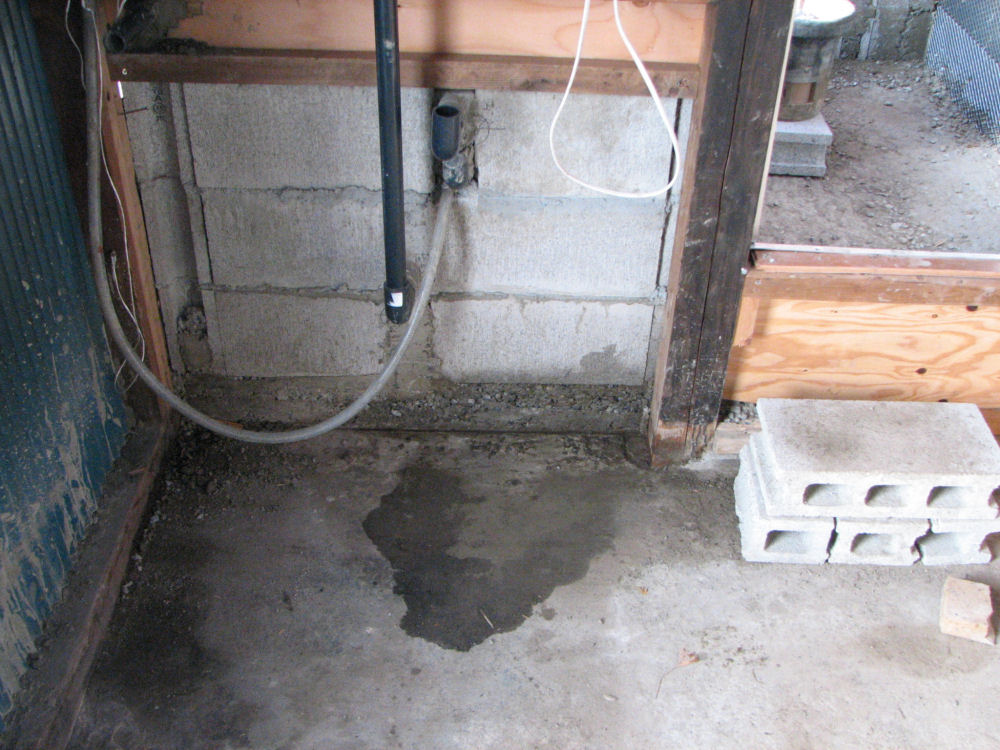

残念ながら、数カ所から水漏れがありました。

45-110

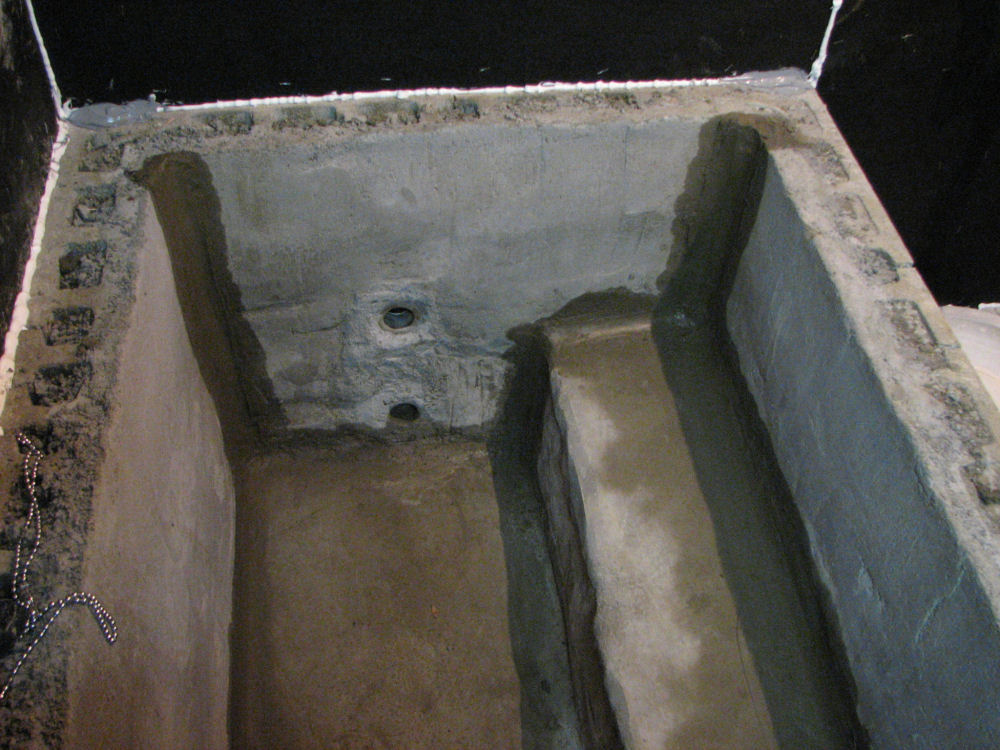

水を抜き、内側が乾くまで待って、いつまでも濡れている所が水の漏っている所です。
浴槽の角と底と壁の繋ぎ目から漏って居ました。
それ以外にも。何ヶ所が壁から漏っています。
防水セメントで補修しました。

45-120
水漏れはこの後もなくならず、４回目でやっと水漏れが止まりました。
池と違い、完全に止めるのは結構たいへんでした。

45-130

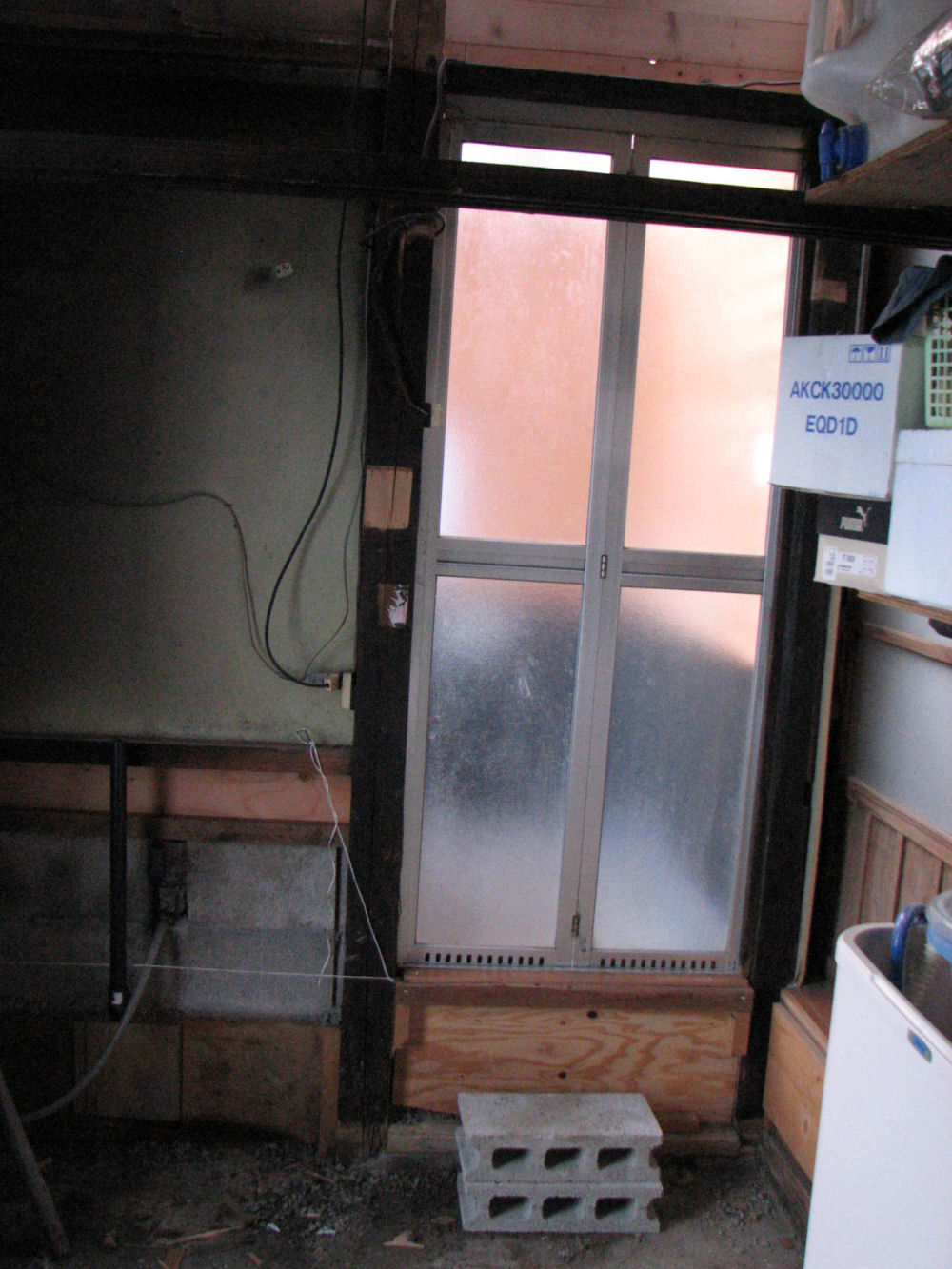

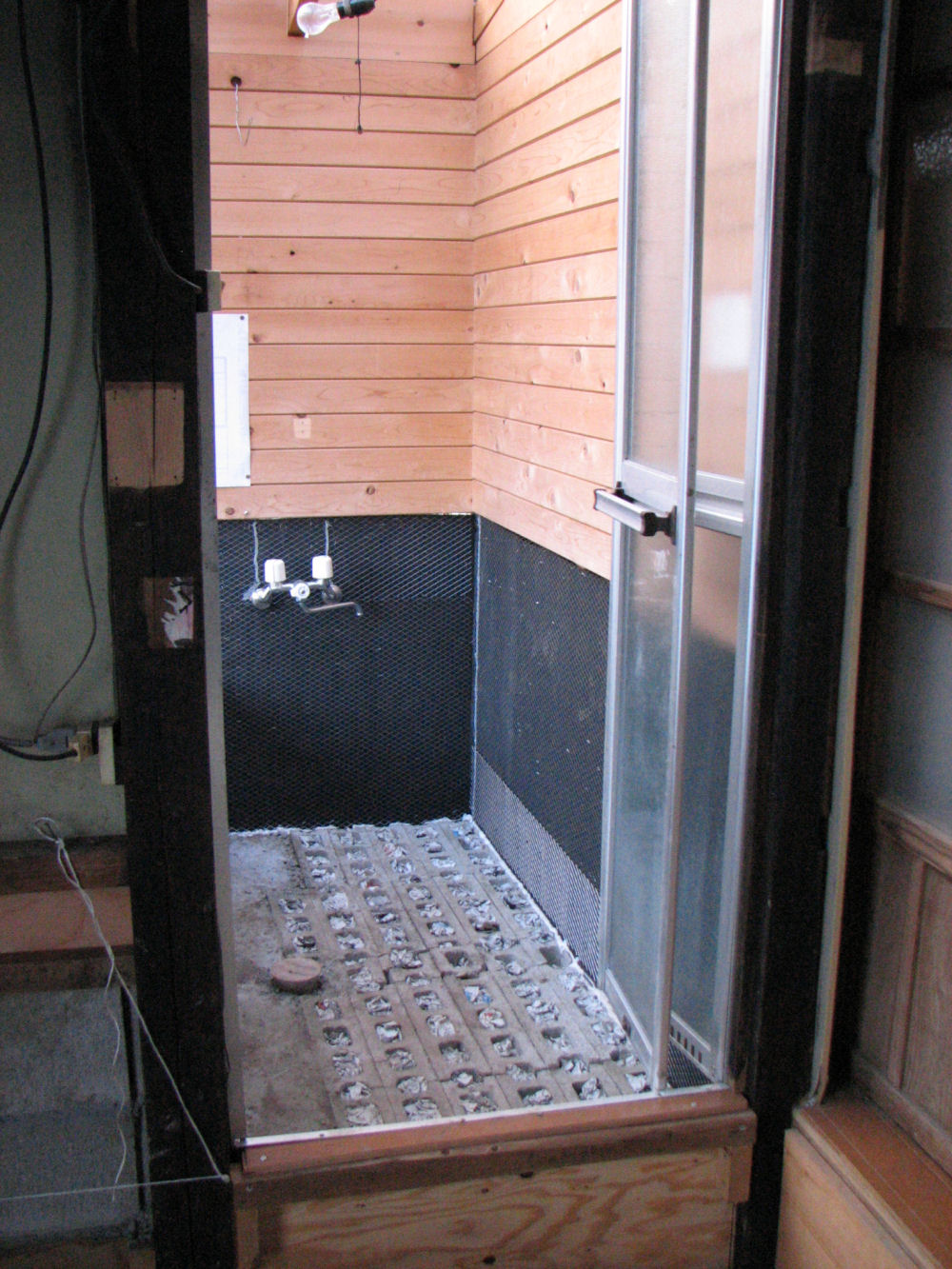

お風呂の扉を取付けました。
以前の扉は土間と同じ高さに着いていましたが、今回は床と同じ高さにします。
元々着いていた扉をハズし、30㎝くらい高くして、床と同じ高さで取付け直しました。

45-140

45-150

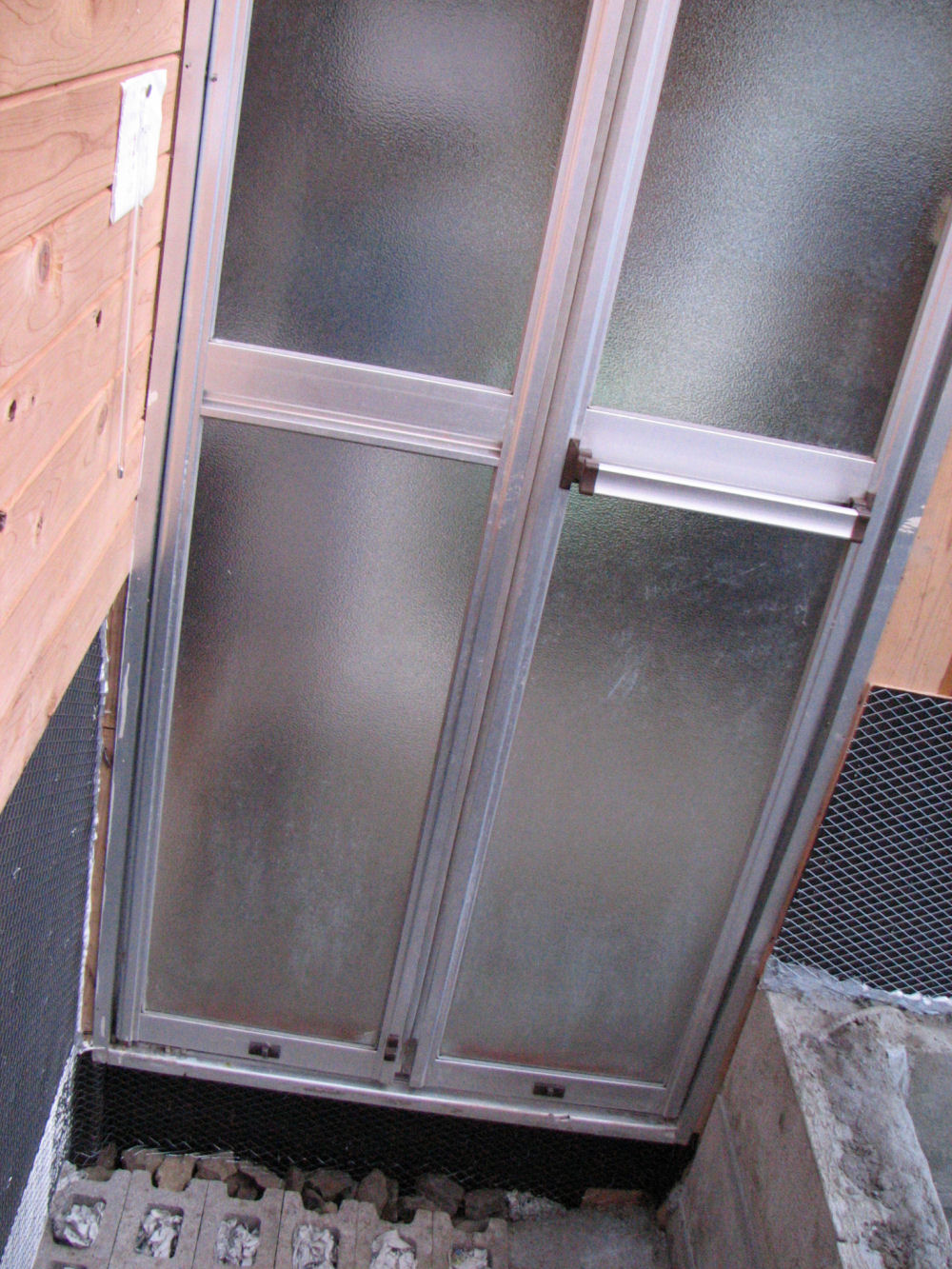

中から見るとこんな感じです。

45-160

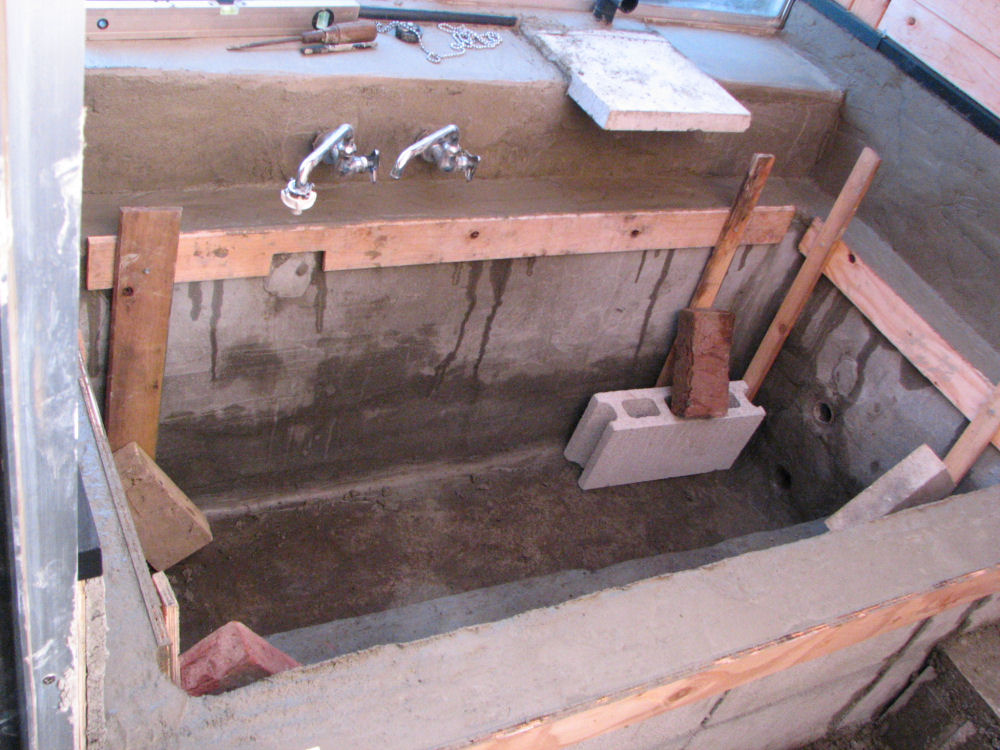

ブロックの上にコンクリートを打ました。
出窓部分にモルタルを塗り、滝の台を取付けました。

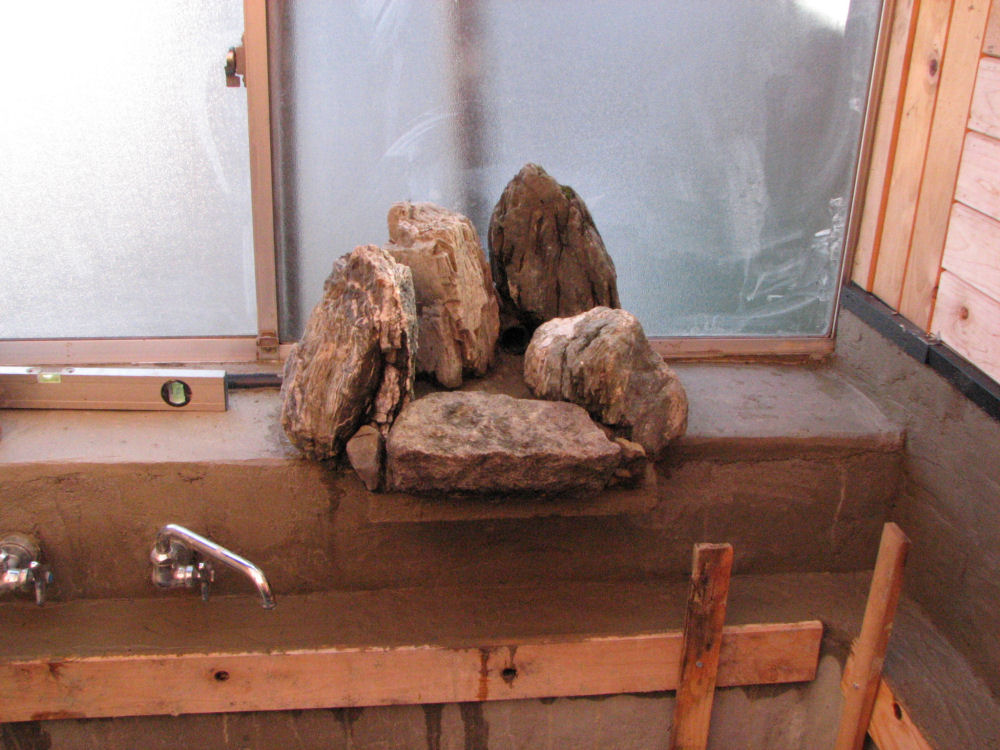

45-170

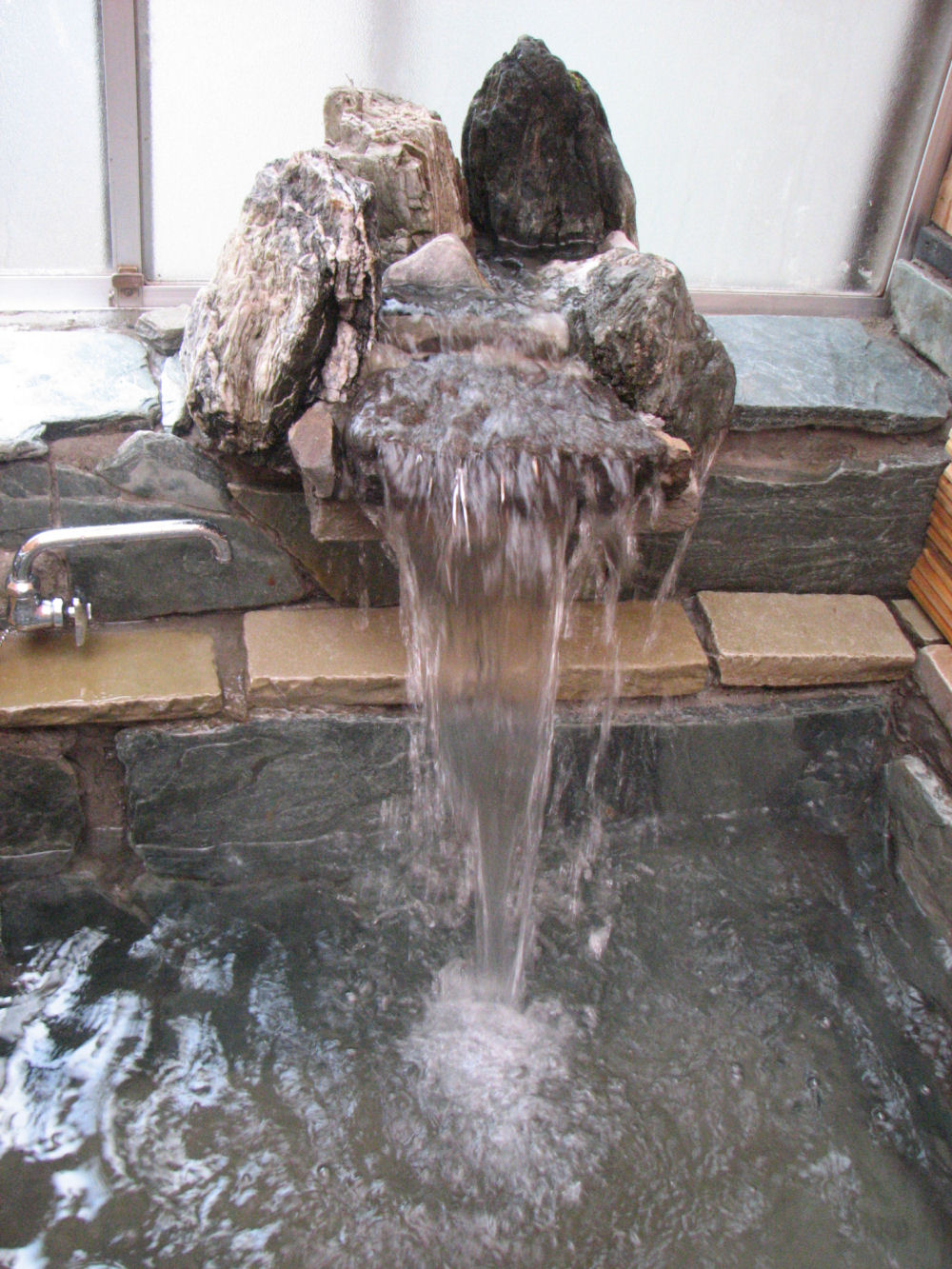

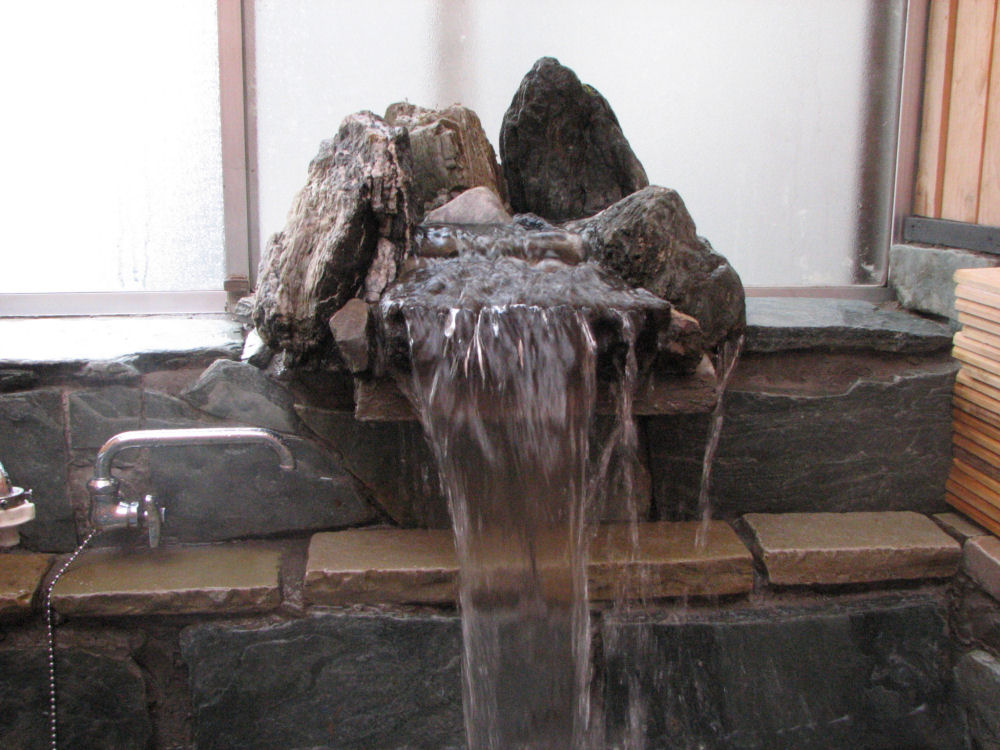

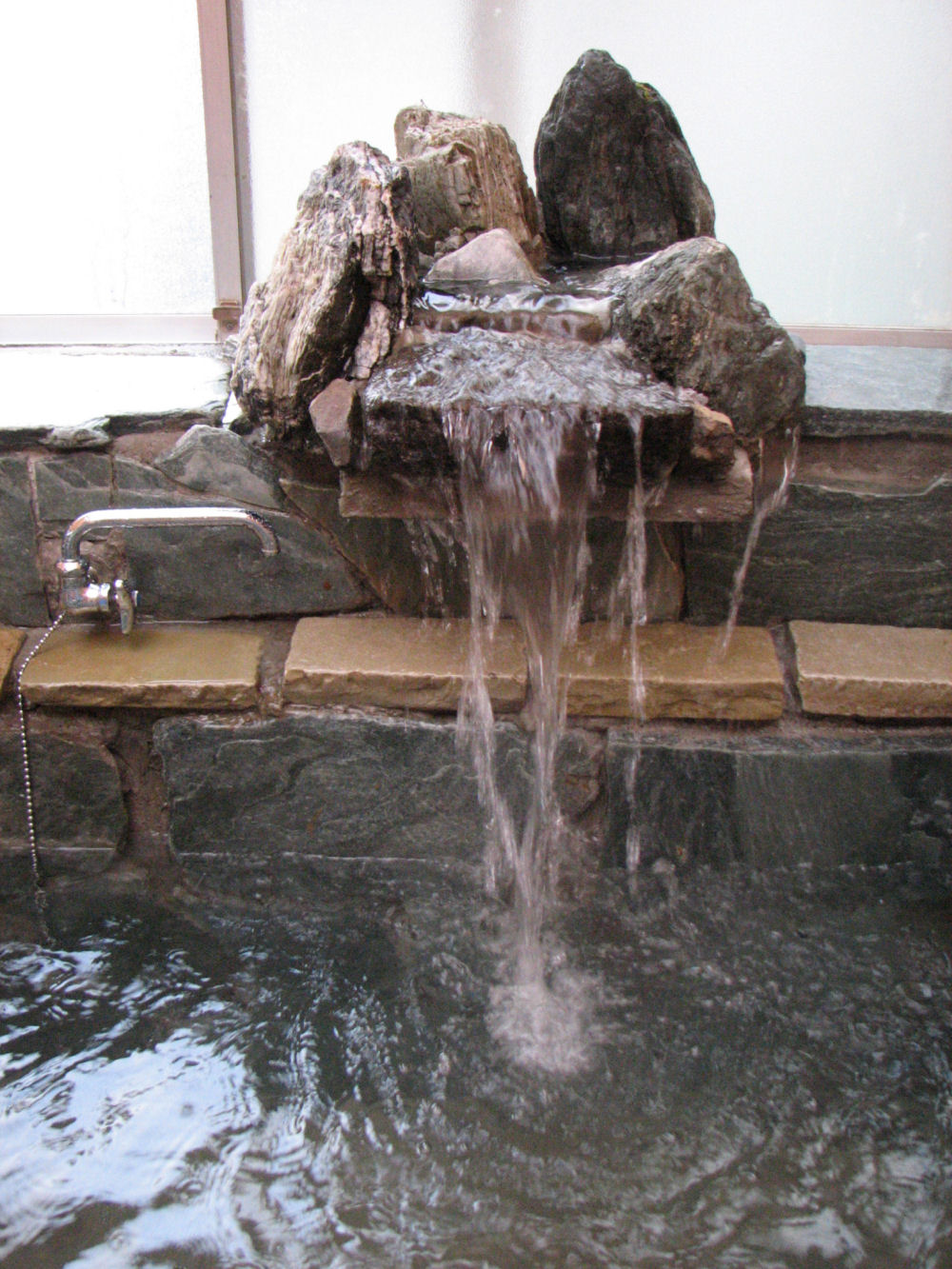

滝は、適当な石を並べて作りました。

45-180

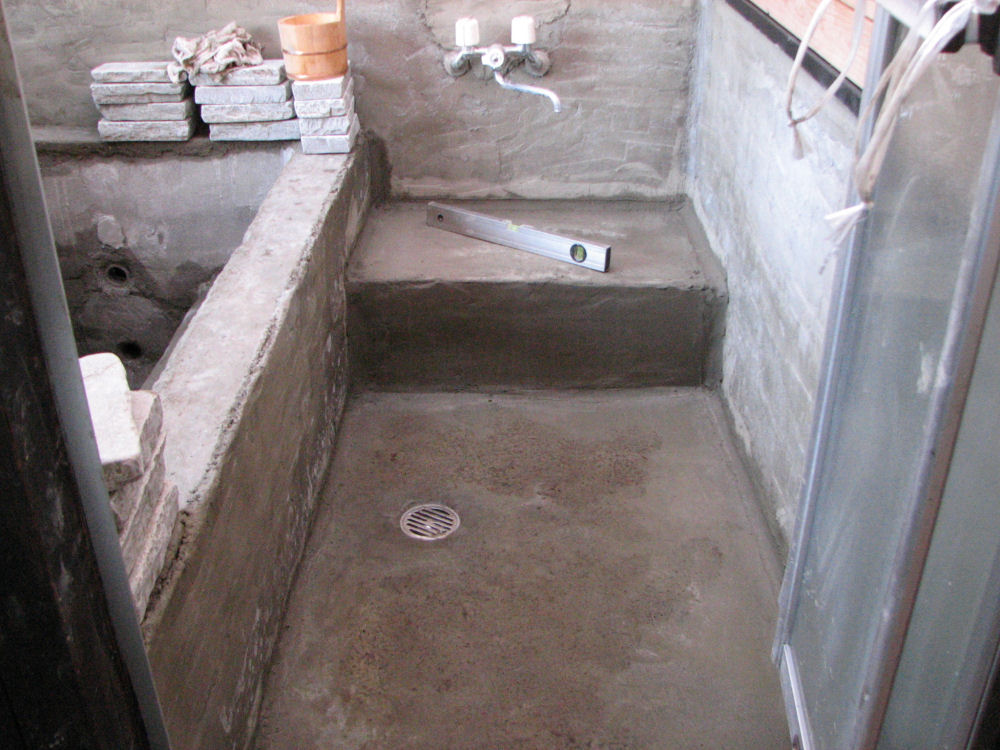

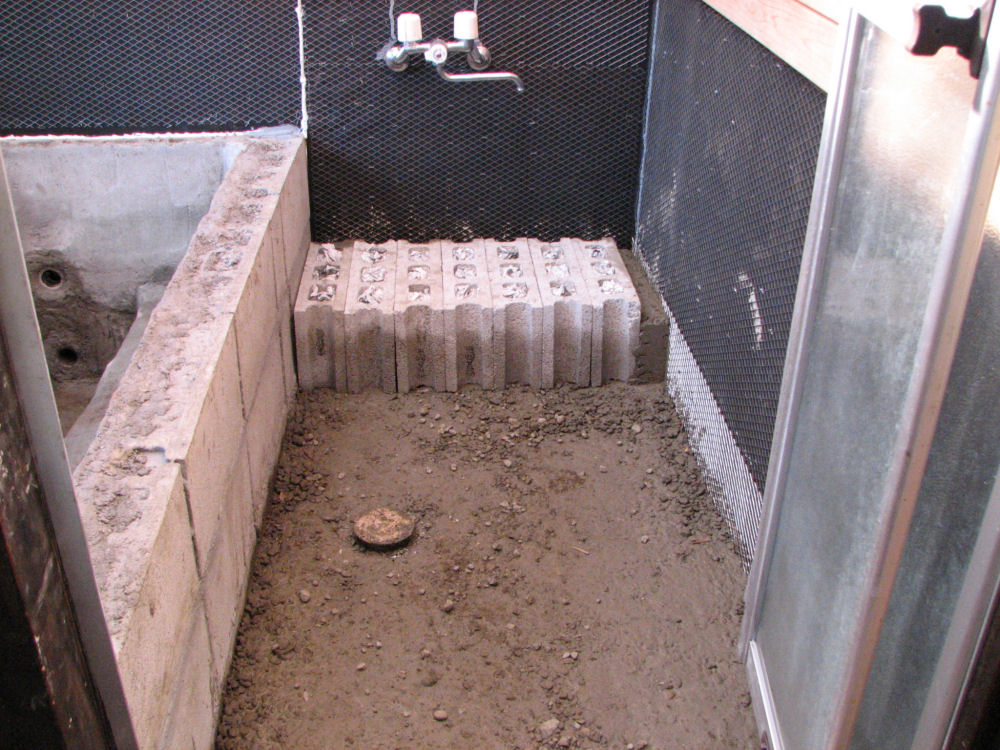

洗い場の洗い台もブロックを置き、モルタルを塗りました。
また、壁にもラス網にモルタルを塗りました。

45-190

45-200

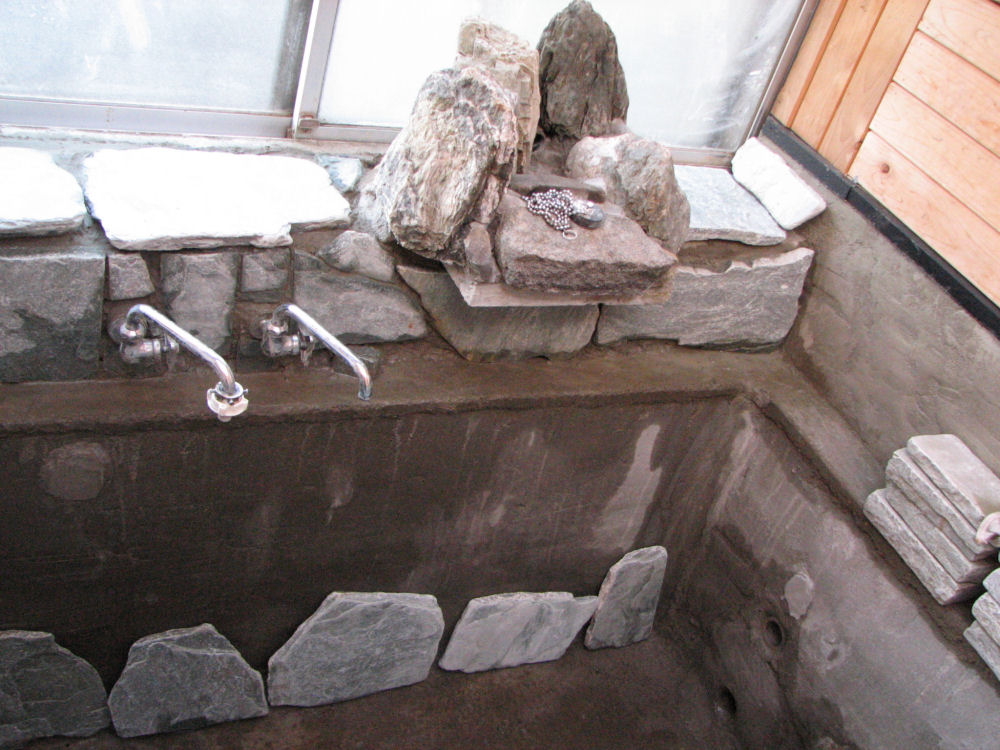

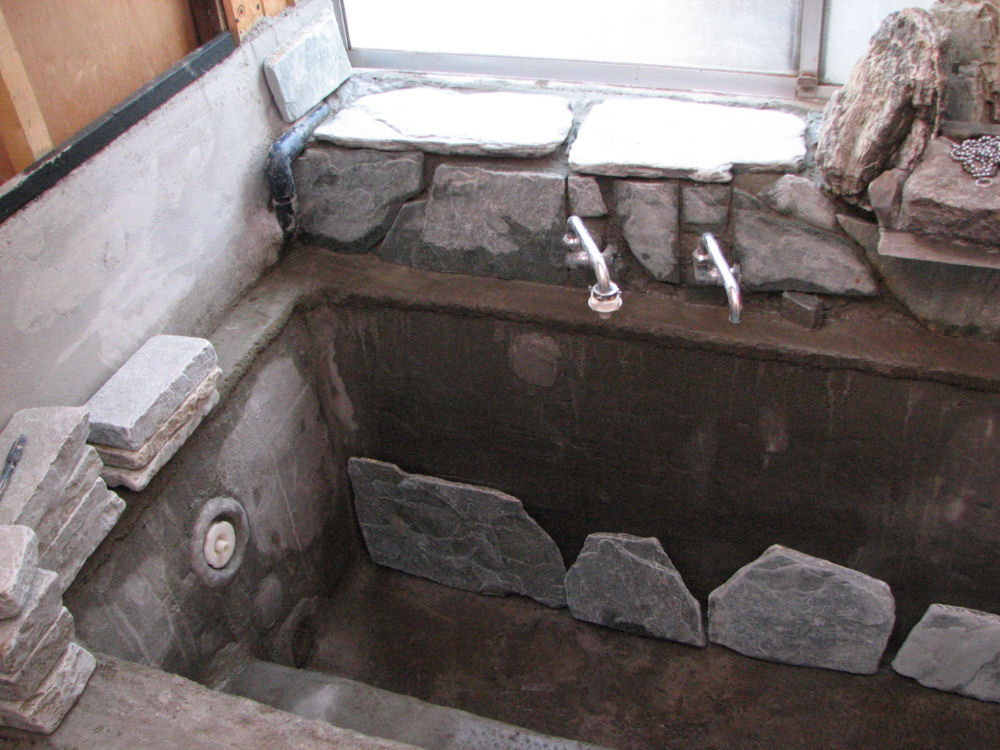

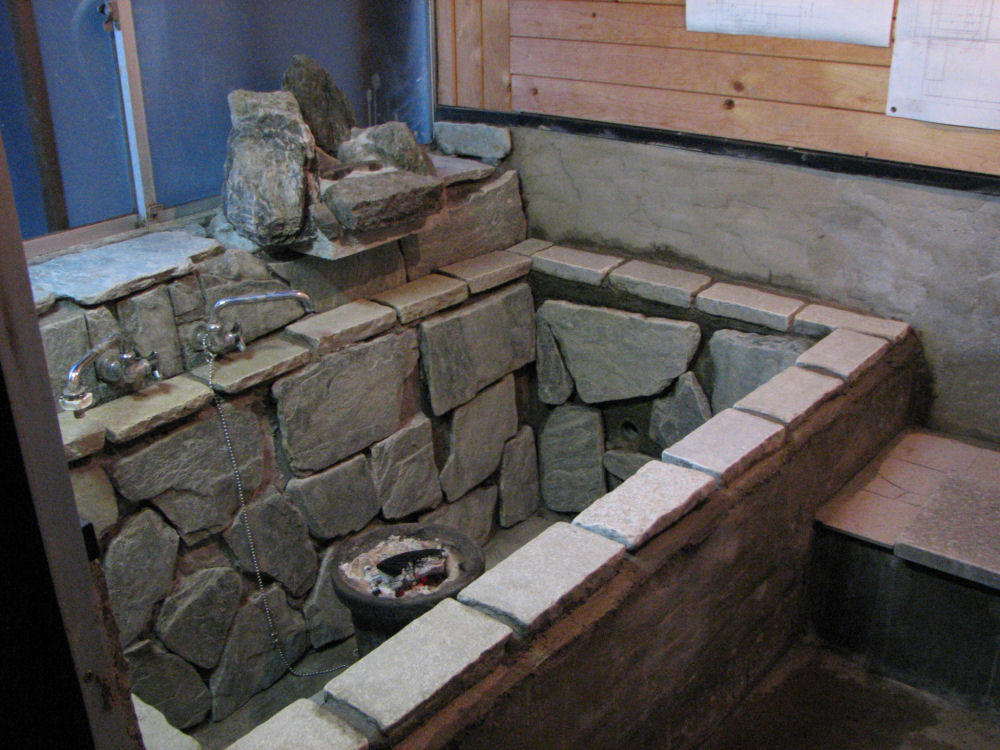

出窓に綺麗な石を貼りました。
石は、ホームセンターで「ブルーオーシャン」いう商品名で販売していた、緑色っぽい平板を使いました。
石を貼ると、岩風呂っぽくなりました。

45-210

45-220

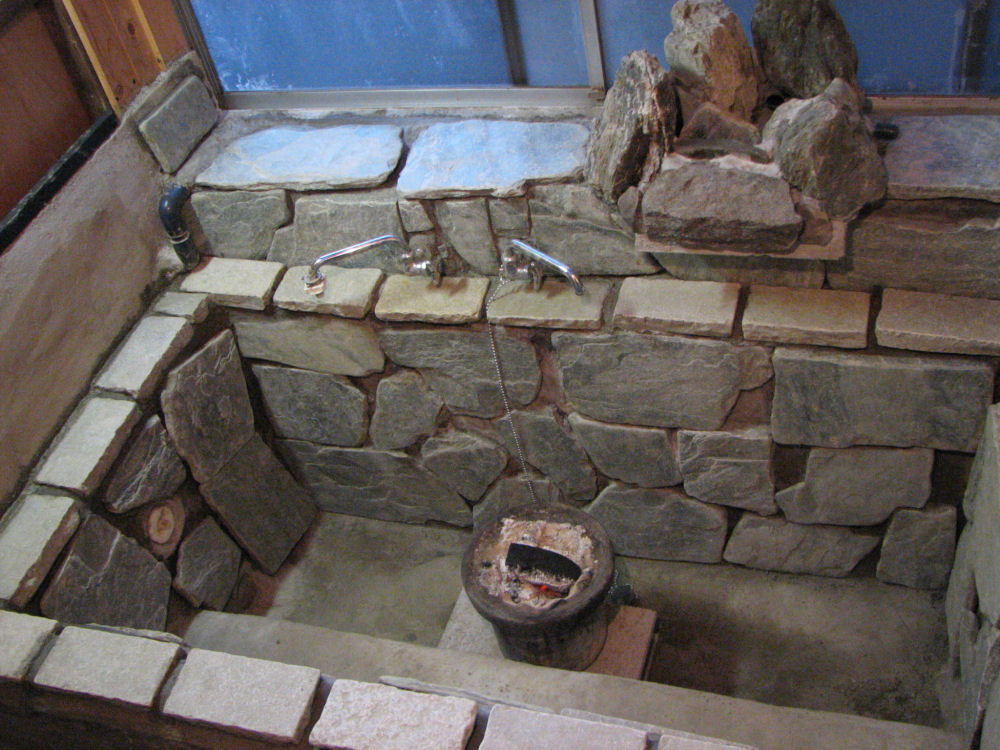

浴槽の内側にも石を貼り、ブロックの上に四角い石を並べて、浴槽の完成です。

45-230

45-240

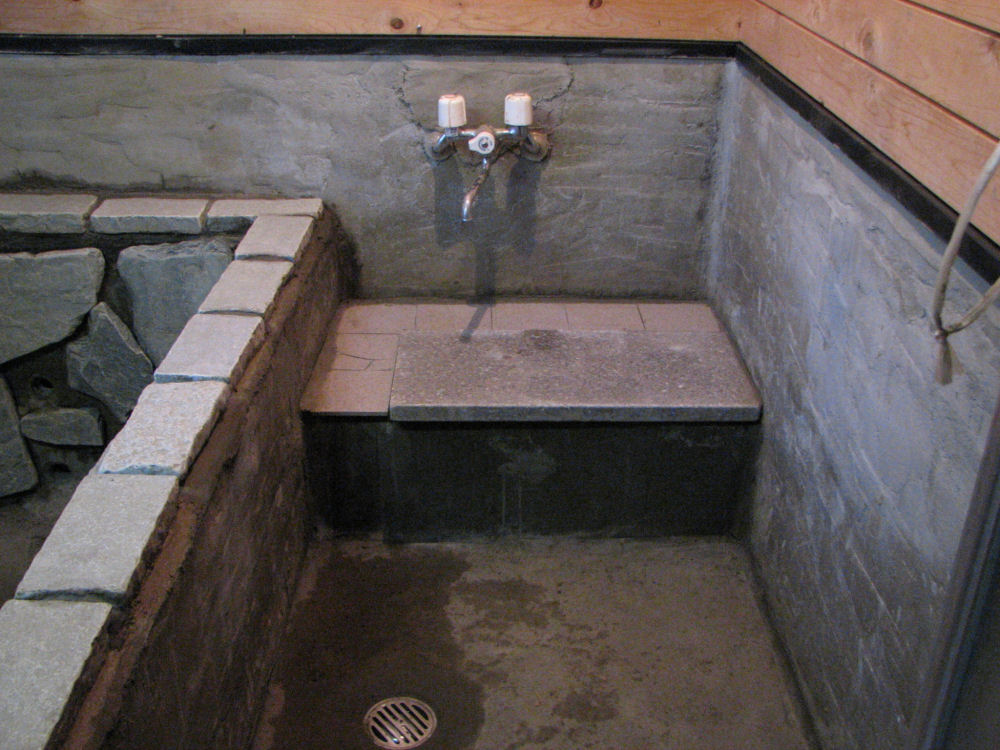

洗い場の台は平石とタイルで作りました。

モルタルが乾いたら、水を入れてアク抜きをすれば、いよいよお風呂に入れます。
ワクワクしてきました。

新太郎f風呂の設備

新太郎f風呂の設備

浴槽のアク抜きは、池の時と同様「アクアマリンソフト」を使用すると、半日で完了します。
洗い場等の、水が溜まらないところは、「アクアマリンソフト」をハケで塗ると、塗った瞬間にジュジューっと泡がでます。
泡が出ればアク抜き完了です。
後は、水洗いをするだけです。
非常に簡単です。

始めてお湯を沸かしてみました。
前より２倍近い水量ですので、お湯が沸くのに時間がかかります。

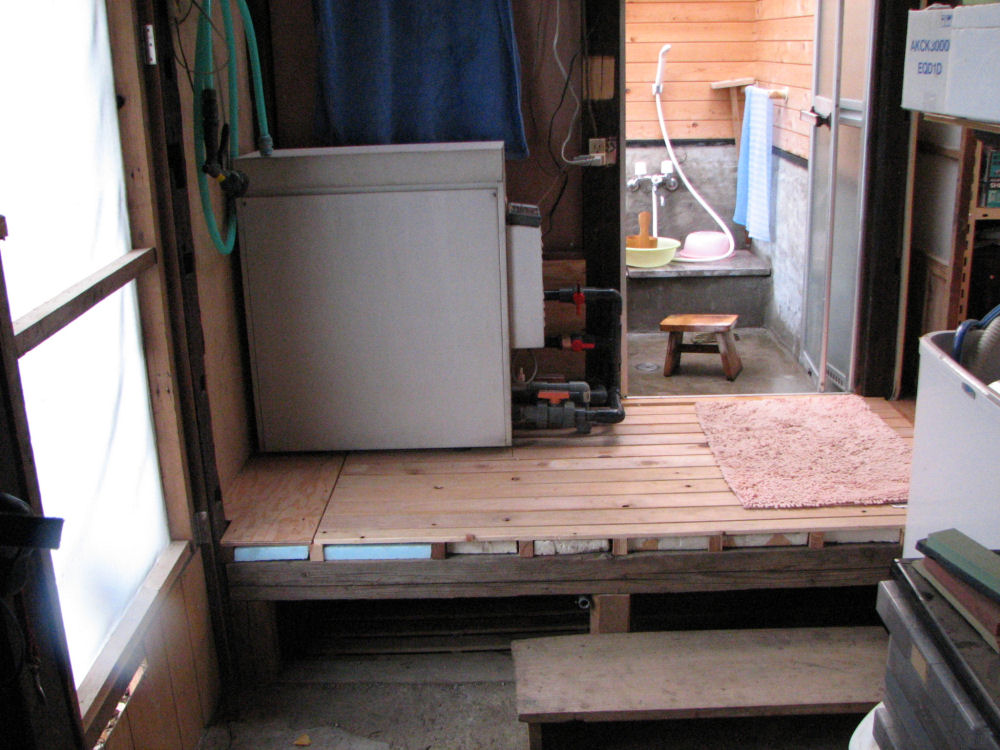

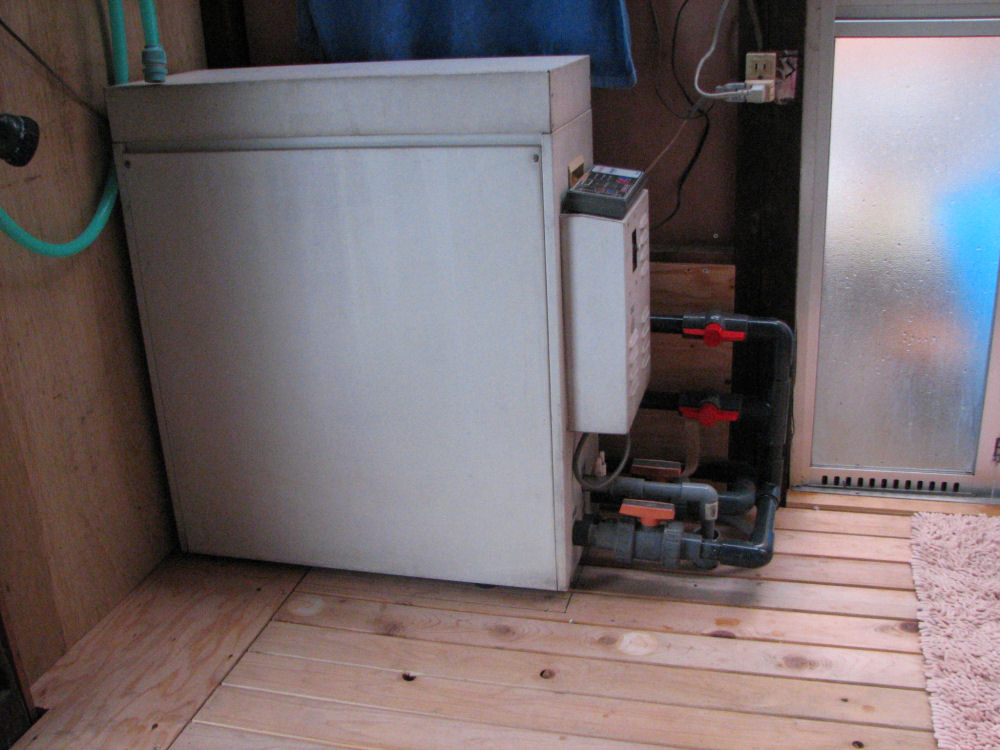

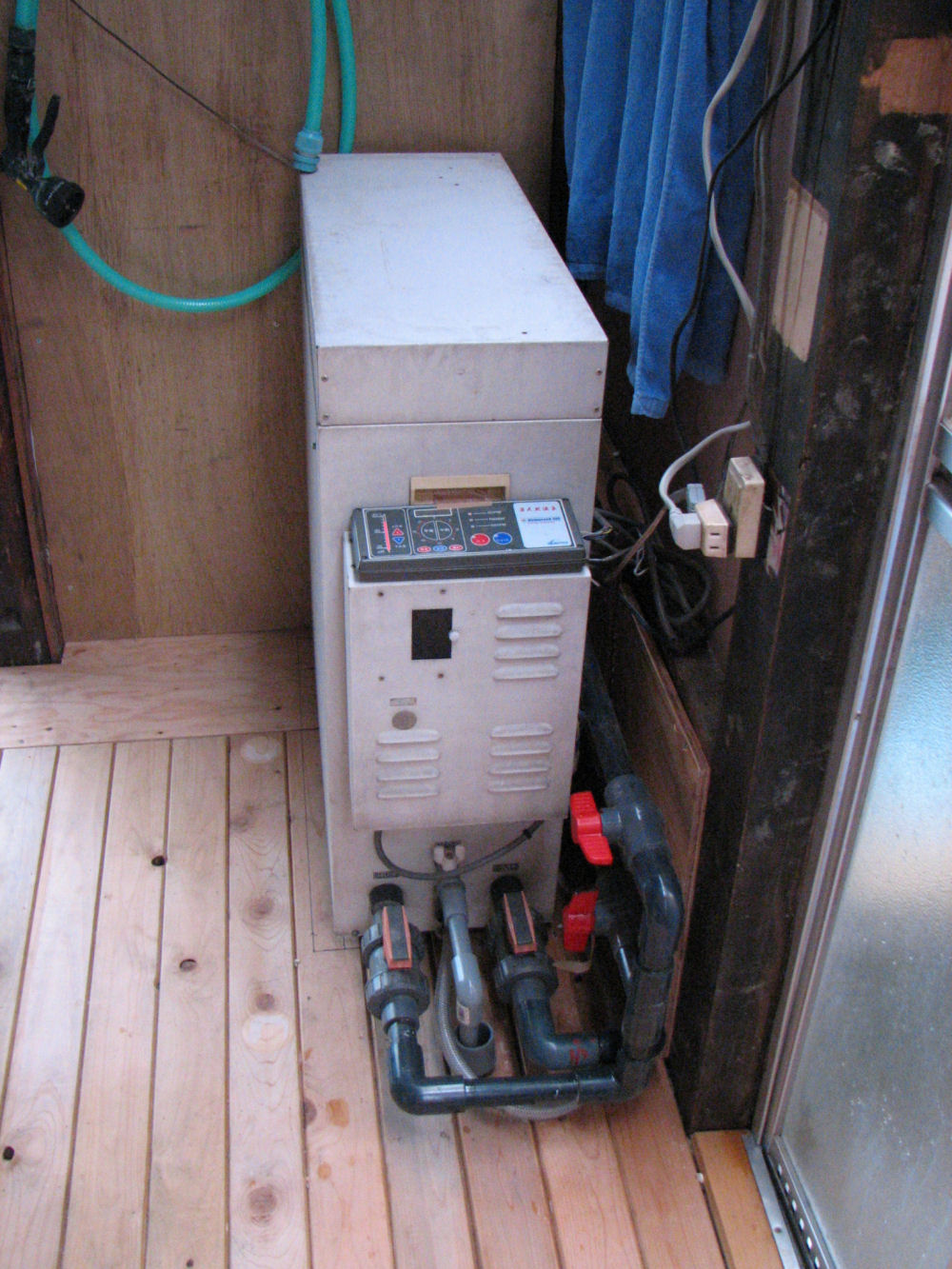

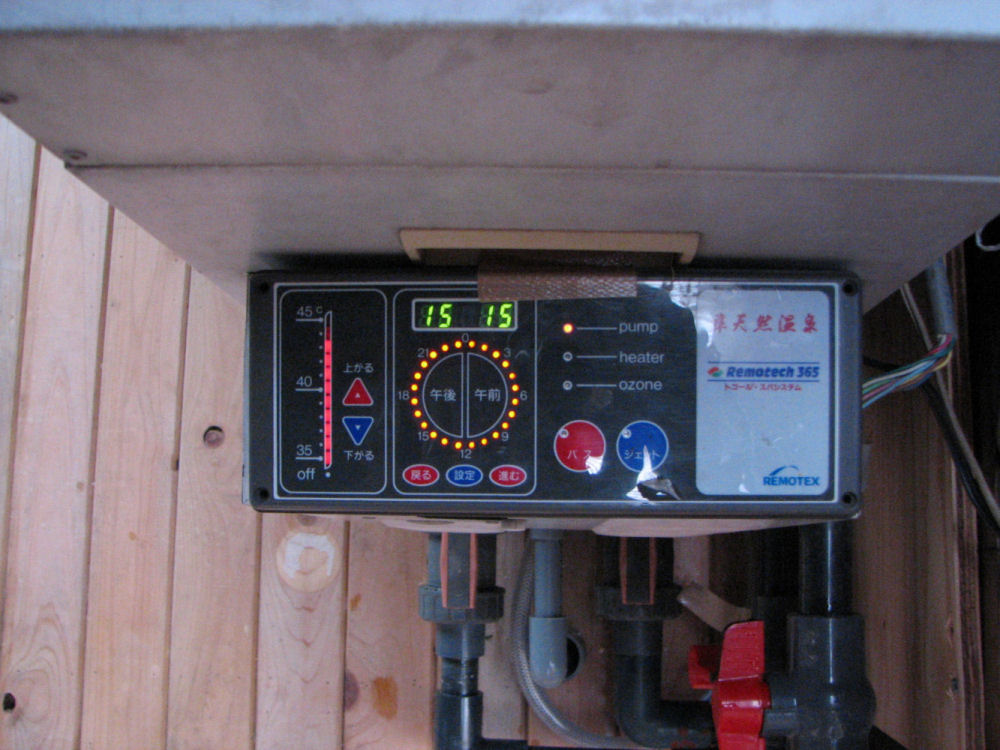

新太郎風呂には24時間風呂を使用して循環濾過してます。
吸入したお風呂のお湯はフィルター槽で髪の毛やアカやゴミを取り除き、石とセラミックの入った槽でお湯を軟水にして、吐出します。

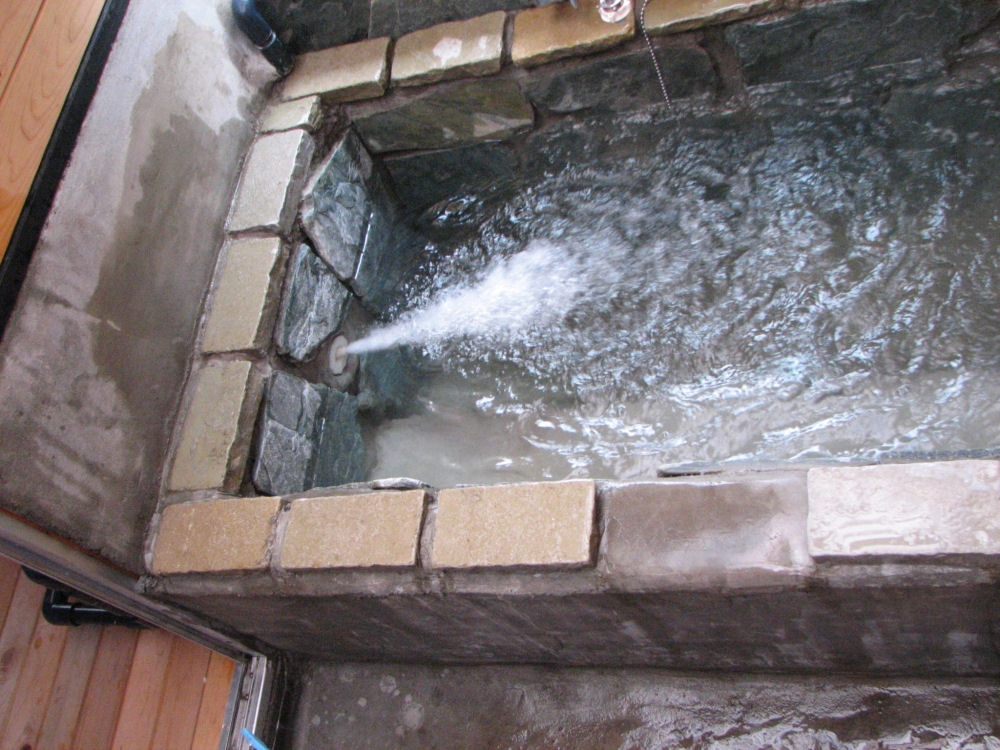

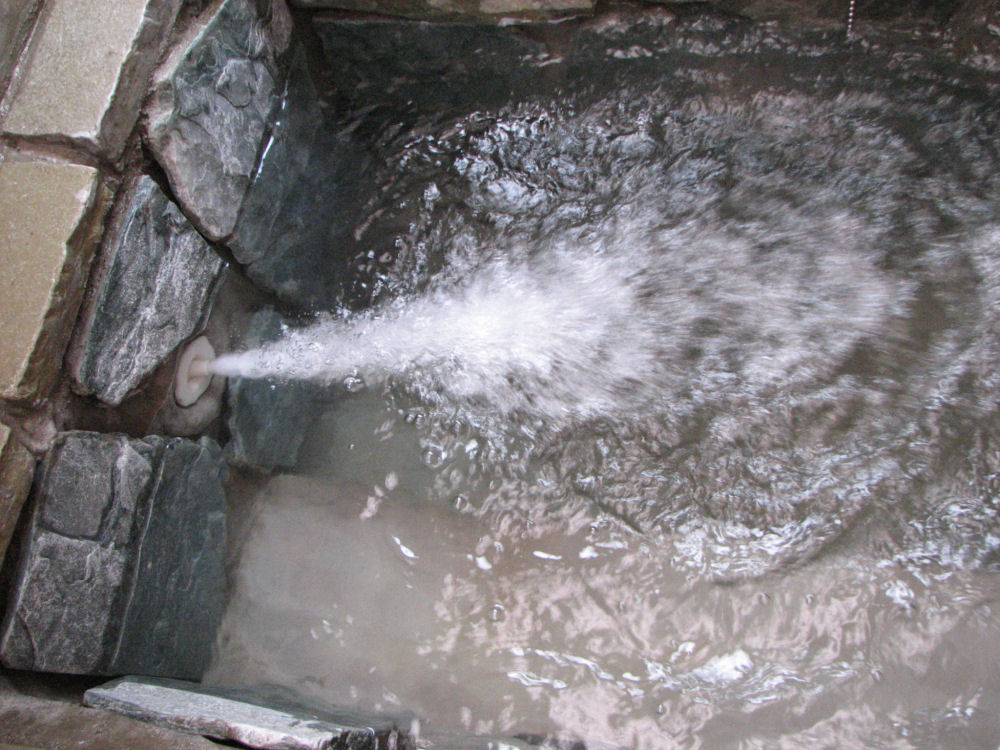

吐出湯とブロワで発生したエアーを同時に吐出することにより、ジェット水流を作ることも出来ます。
「ジャグジーバス」のようになります。

温度を設定すれば、１kwのヒータで加温することもできます。（電気代が気になるので、使わないつもり）
聞いた話しでは、24時間風呂で循環させると「ほとんど水換えはしなくて良い」とのこと。
冬は水換えすると、水が冷たいので湧くのに時間がかかります。
水換えしないで済むのは非常に助かります。
レジオネラ菌対策としては、稼働している間、１時間に１回吐出湯にオゾンを混入して殺菌しています。
